Poutre IPN : usages, dimensions et points à vérifier avant la pose

Le recours à l'acier n'a d'intérêt que sur des chantiers précis. Dans une maison, on y pense quand une partie de mur doit disparaître, tout en continuant à porter ce qu'il y a au-dessus.

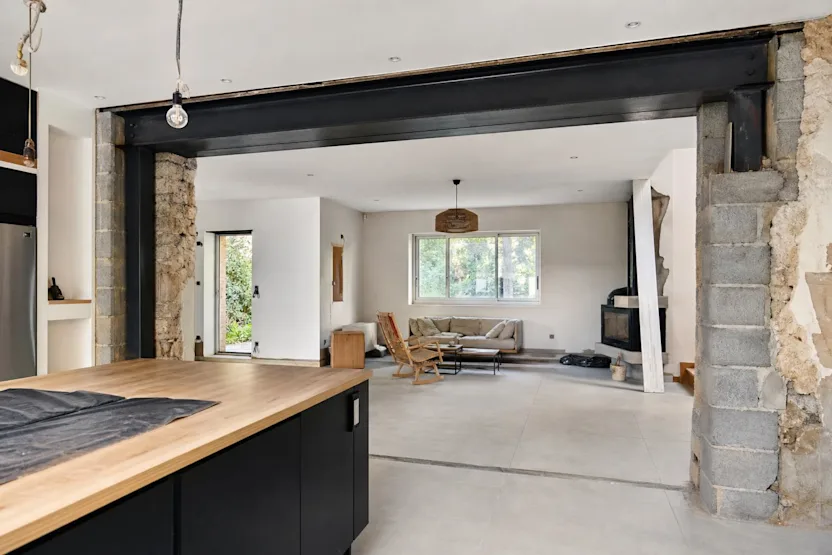

Ouvrir un mur porteur

C'est le cas d'école. On supprime une portion de mur pour créer un passage large entre deux pièces, en général entre cuisine et séjour. La poutre IPN vient alors reprendre les charges du plancher haut, des murs supérieurs ou de la charpente, et les renvoie vers deux appuis latéraux conservés. Sans cette reprise, la structure descend et l'ensemble travaille de travers. C'est aussi la configuration qui exige le plus de rigueur : mur porteur, étaiement provisoire, calcul de section, appuis renforcés.

Créer une grande ouverture sans perdre de hauteur

Face à une ouverture large, un linteau béton coulé en place devient vite épais. L'acier permet, à charges équivalentes, une section plus compacte et une meilleure rigidité, ce qui préserve la hauteur sous plafond. C'est un vrai argument dans les maisons anciennes où les plafonds tournent autour de 2,40 à 2,50 m, ou quand on veut aligner un haut de baie sur une menuiserie existante.

Reprendre une charge en rénovation

Certaines rénovations importantes cumulent plusieurs interventions structurelles : suppression d'un poteau, réouverture d'une trémie d'escalier, reprise ponctuelle sous une panne ou une solive fatiguée. L'acier joue alors un rôle de béquille structurelle, parfois combiné à des sabots ou à des chevêtres. Utile de garder en tête que la poutre résout l'ouverture, pas la faisabilité du chantier : sans étude préalable, on ne sait pas si l'ouvrage tient.

Dans le langage courant, on parle d'IPN pour n'importe quel profil acier posé au-dessus d'une ouverture. En pratique, plusieurs familles coexistent, et elles ne se choisissent pas au hasard.

Pourquoi on dit souvent IPN par abus de langage

L'IPN est un des plus anciens profils normalisés, avec des ailes inclinées vers l'intérieur. Il est resté dans les habitudes de langage, y compris chez certains artisans, alors même qu'un IPE aux ailes parallèles est aujourd'hui plus courant en bâtiment. Résultat : quand un devis mentionne « IPN 180 », il s'agit parfois en réalité d'un IPE. Ce n'est pas anodin : à hauteur équivalente, les caractéristiques mécaniques et le poids diffèrent.

Quel profil pour quel type d'ouverture ?

En simplifiant, l'IPE convient à la majorité des ouvertures intérieures de maison, avec un bon compromis entre poids, résistance et disponibilité. L'IPN reste utilisé pour des ouvrages plus traditionnels ou des reprises spécifiques. Les HEA et HEB, avec leur section en H et leurs ailes larges, entrent en jeu sur des portées importantes ou des charges lourdes, ou quand un appui de poteau doit répartir davantage d'efforts. Le choix final se lit sur une note de calcul, pas sur une intuition. Pour visualiser les formes et les dimensions disponibles, un tour côté poutres et accessoires aide à mettre des images sur ces références.

Une même ouverture n'appelle pas la même poutre selon ce qu'il y a au-dessus. Difficile, donc, de se contenter d'un tableau générique croisant largeur d'ouverture et hauteur de profil.

Les paramètres qui font varier la section

Cinq variables gouvernent le dimensionnement : la portée libre entre appuis, les charges reprises (plancher, mur du dessus, toiture), le nombre de niveaux au-dessus, la nature du plancher (béton, solivage bois, poutrelles-hourdis) et la qualité des appuis latéraux. Deux ouvertures de 3 mètres de large dans deux maisons différentes peuvent appeler des sections très éloignées : ce qui compte, c'est le cumul des charges descendant sur la poutre, pas seulement la largeur qu'elle franchit.

Les repères utiles avant de consulter

Quelques ordres de grandeur aident à préparer le sujet, sans remplacer l'étude :

• Une longueur d'appui autour de 20 cm par côté est souvent retenue, à confirmer selon le matériau du mur ;

• Le poids grimpe vite : un profil courant peut dépasser 20 à 30 kg par mètre linéaire, davantage sur les HEA/HEB ;

• Des réservations dans la maçonnerie doivent être prévues pour poser la poutre sur ses appuis sans forcer ;

• La nature du mur (parpaing, brique, pierre, béton) conditionne la solution de scellement et parfois la présence d'un chaînage.

Quand l'étude structurelle devient indispensable

Dès qu'il s'agit d'un mur porteur, d'une façade ou d'un mur mitoyen, l'intervention d'un bureau d'études s'impose. Il valide la faisabilité, calcule la section, définit les appuis et précise les renforts éventuels. C'est aussi lui qui tranche entre IPN, IPE ou HEA. Faire l'impasse sur cette étape, c'est prendre le risque de fissures, de tassements différés, voire d'un ouvrage non conforme en cas de revente ou de sinistre.

Une bonne partie des dérapages de chantier se joue en amont, sur des points qu'on aurait pu repérer avec une visite attentive et deux ou trois coups de fil.

Mur, appuis, réseaux

Repérer si un mur est probablement porteur passe par un faisceau d'indices : position par rapport aux façades, épaisseur supérieure à celle des cloisons, matériau plein, sens des solives ou des poutrelles perpendiculaires au mur. Aucun de ces indices ne vaut confirmation, mais ils orientent. Autre point à ne pas sous-estimer : les réseaux dissimulés. Électricité, eau, chauffage, VMC, parfois une descente d'évacuation ou un conduit ancien. Mieux vaut couper, sonder et repérer avant d'ouvrir. Une poutre IPN posée à la va-vite au-dessus d'un tableau électrique noyé est une mauvaise surprise classique.

Livraison et manutention

Le poids d'une poutre acier est un point souvent sous-estimé. Un profil de 3 à 4 mètres peut facilement dépasser 100 kg, ce qui impose d'anticiper la livraison et la mise en place. Avant de commander, vérifiez les dimensions des accès, le nombre de personnes nécessaires à la manutention et la possibilité d'utiliser un équipement de levage. Pensez également à la zone de stockage temporaire : une poutre lourde doit pouvoir être déposée sans risque à proximité du chantier. Selon la configuration du logement, un passage par une ouverture existante (fenêtre, baie vitrée) peut parfois être nécessaire.

Autorisations à ne pas oublier

Une ouverture purement intérieure ne demande en général pas d'autorisation, mais quelques cas changent la donne. En copropriété, toute intervention sur un mur porteur exige un accord de l'assemblée. Si l'ouverture touche à la façade (baie, agrandissement de fenêtre), une déclaration préalable en mairie devient nécessaire. Il faut aussi conserver la note de calcul du bureau d'études, utile en cas de revente et pour l'assurance décennale de l'entreprise qui pose.

La logique de pose se comprend assez facilement. La sécurité et la précision d'exécution, elles, réclament du métier. C'est cette frontière qu'il faut avoir en tête.

L'étaiement avant tout

L'étaiement est le point de sécurité majeur du chantier. Il se pense avant l'ouverture, jamais au moment de poser la poutre. Concrètement, on place de part et d'autre du mur des poutres de répartition (bastaings) posées sur des étais de chantier réglables, calés au sol et sous plafond, avant toute découpe. Ces étais doivent porter à la fois le plancher haut et, le cas échéant, les murs situés au-dessus. Leur nombre, leur position et leur capacité de charge ne s'improvisent pas : c'est un des points que le bureau d'études précise, et que l'entreprise met en œuvre.

Appuis, scellement, contrôles

Une fois la poutre en place, elle repose sur ses appuis, souvent avec une longueur d'appui de l'ordre de 20 cm par côté selon étude. Ces appuis sont préparés à l'avance : parfois un dé béton coulé, parfois une plaque de répartition, parfois un chaînage existant repris. Le scellement se fait au mortier sans retrait ou au béton non retrait, en veillant à un contact plein entre la sous-face des appuis et la poutre. Les étais restent en place pendant la prise, souvent plusieurs jours selon le produit utilisé et la préconisation technique. Pour les scellements et les reprises de maçonnerie autour des appuis, on retrouve les ciments et mortiers adaptés, à choisir selon le support et la charge à reprendre. Côté préparation et découpe, l'outillage de gros œuvre couvre les besoins de perforation, de sciage et de nettoyage du support.

La vraie limite du DIY

Un particulier organisé peut protéger la zone, sortir les gravats, préparer le support autour, coordonner les intervenants, réaliser les reprises d'enduit ou de peinture après pose. Ce qui ne relève pas du DIY : le calcul, la découpe d'un mur porteur, la mise en place de l'étaiement structurel, le levage et la pose de la poutre elle-même. Ces étapes engagent la structure du bâtiment et la sécurité des personnes. C'est à ce moment-là qu'un maçon expérimenté et un bureau d'études prennent tout leur sens, y compris pour la traçabilité en cas de sinistre ou de vente.
