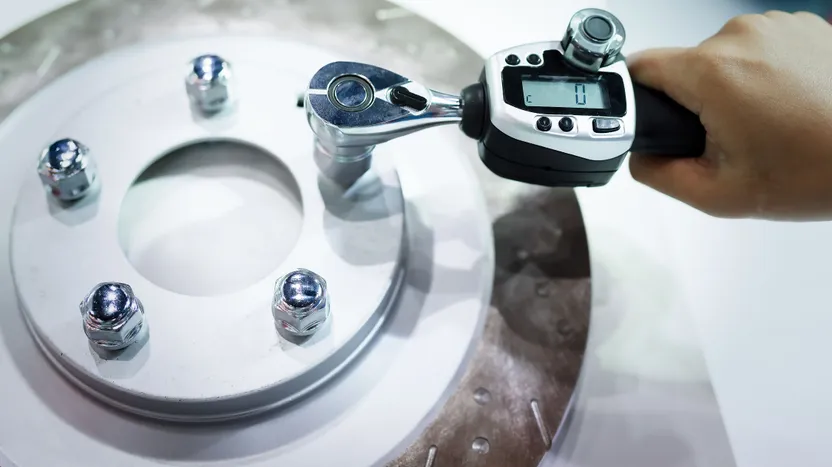

Utilisée en mécanique, une clé dynamométrique est indispensable pour obtenir un serrage au bon couple. A réarmement, à cadran à lecture directe ou poignée tournante, une clé dynamométrique se choisit selon sa plage d’utilisation exprimée en Newton mètre (souvent de 20 à 300 à Nm) et son carré en pouce (1/4, 1/2 etc.).

Caractéristiques importantes

  • Couple
  • Avertisseur
  • Plage d'utilisation
  • A cadran
  • Digitale
  • A ressort
  • A réglage par vernier
  • Angulaire
Voir les clés dynamométriques !

Définition et utilité d’une clé dynamométrique

Définition et utilité d’une clé dynamométrique

Si l’on devait désigner l'outil le plus précieux de la panoplie d'un mécanicien, hormis les instruments de mesure tels que pied à coulisse et comparateur, on choisirait sans hésiter la clé dynamométrique. Cet outil fantastique a apporté depuis de nombreuses années un confort et une sécurité absolu dans le serrage. Combien de boulons se sont rompus ou dévissés avec pour conséquence des accidents dus à un serrage excessif ou insuffisant ? Nul ne le sait ! Une chose est sure : bien employée, la clé dynamométrique est un gage de sécurité incontournable.

Cet outil de métrologie est destiné à serrer avec précision vis et boulons au bon couple ; le couple étant une force liée à un mouvement circulaire en rapport à un axe donné. Il se compose de deux valeurs : la longueur du levier ; la force appliquée en bout de ce levier.

On a donc pris pour étalon la longueur de levier 1 m et la force appliquée le Newton (1 newton = 0,1 kg ; 1 daN= 1 kg). En conséquence, pour la graduation et la puissance de la clé dynamométrique, on parle en Nm (Newton mètre), en daN (déca Newton) ou en Mkg (mètre kilos) sachant que 1Nm = 0,1 Mkg. A partir de cette référence il a été établi des abaques (tableaux indicatifs des principaux couples de serrage) pour toute pièce mécanique nécessitant un serrage efficace.

Voir le catalogue ManoMano
Clé dynamométrique

Le type de clé dynamométrique idéal en fonction de l’utilisation

Le type de clé dynamométrique idéal en fonction de l’utilisation

Bien entendu on trouve sur le marché des gammes de clés dynamométriques classées selon les plages d'utilisation et selon le diamètre du boulon à serrer. Associée à un carré de réception de douille comme la clé à cliquet ou un manchon recevant des embouts à fourche, la clé dynamométrique se décline en plusieurs plages.

Pour les tout petits serrages à faible force on utilise un tournevis dynamométrique débrayable à manchon hexagonal pouvant recevoir des embouts de vis ou des petites douilles. Leur capacité est en général de 4 à 20 cNm (centiNewton/mètre) soit 1 cNm= 0.01Nm. Ensuite on trouve des clés avec embout à fourche ou carré de 1/4’’ (radio), 3/8" (junior), 1/2" (standard) ou encore 3/4" (camion) recevant des douilles. Choisissez le bon carré qui correspond aux douilles que vous possédez afin d'éviter la contrainte de l'usage et donc de l'achat d'adaptateurs devenus impératifs. Pour rappel, un boulon se compose d'une vis et d'un écrou.

Précautions d’emploi

Le type de clé dynamométrique idéal en fonction de l’utilisation

Ne jamais utiliser de rallonge de bras quelconque (tube, barre de fer) avec une clé dynamométrique, seul le constructeur peut préconiser telle ou telle rallonge adaptée à son matériel. En revanche la rallonge de douille est autorisée.

Ne pas utiliser la clé sur une vis déjà serrée à fond avec une clé normale, desserrez-la un peu, ensuite ajustez-le couple à la bonne valeur.

Le tarage de l'outil dit étalonnage doit être revu et vérifié périodiquement, tous les 2 ou 3 ans ou tous les 5000 serrages est une bonne fréquence.

Dans le cas d'un boulon, c'est toujours l'écrou qui reçoit la bonne charge dynamométrique.

Voir le catalogue ManoMano
Rallonge de douille

Les normes de serrage d’un boulon

Le meilleur trampoline en 5 critères de choix

Les vis à tête hexagonale (pas métrique et pas fin) sont frappées d'un nombre en relief correspondant à la classe de l'acier de la vis soit 4.6 ; 5.6 ; 6.8 ; 8.8, etc. jusqu'à 12.9. En fonction de ce rapport à la classe, des normes de serrage ont été établies. La norme ISO898/1 NF E 25100 NF EN 20898-1 définit ces critères. Cela correspond en moyenne à 80 à 85 % de la limite d'élasticité du boulon ou de la vis dans la classe concernée.

Dans le cas d'indications précises, jantes de voiture, culasse de moteur par exemple, il faut impérativement suivre les indications du constructeur sous peine de voir votre responsabilité engagée en cas de problème.

Voir le catalogue ManoMano
Boulon

Les différents types de clés dynamométriques

La plus connue est la clé à torsion dont le principe est la déformation d'une lame. La lecture directe se fait alors sur un rapporteur gradué situé près de la poignée. La bonne maitrise du serrage est de rigueur pour ce modèle encore utilisé de nos jours.

Clé à cadran circulaire

Les différents types de clés dynamométriques

La clé à cadran circulaire est sans doute la plus répandue et commence à être délaissée car devenant obsolète du fait de sa précision relative.

Clé à réglage par vernier

Les différents types de clés dynamométriques

La clé à réglage du couple par vernier classique ou numérique est souvent proposée à double lecture (livre/pied).

Clé à ressort étalonné

Les différents types de clés dynamométriques

La clé dynamométrique à ressort étalonné, à déclenchement et à réarmement automatique, avec cliquet intégré et carré conducteur pour douilles, est la plus vendue de nos jours.

Clé à poignée tournante

Les différents types de clés dynamométriques

On peut trouver un modèle économique à poignée tournante, les valeurs sont gravées sur le manche.

Clé de serrage angulaire

Les différents types de clés dynamométriques

La clé de serrage angulaire est conçue pour les couples faibles.

Voir le catalogue ManoMano
Cliquet

Conseils d’utilisation et systèmes de contrôle

Conseils d’utilisation et systèmes de contrôle

Tous ces instruments possèdent un système avertissant la bonne valeur atteinte de manière sonore (le fameux « clac ») ou sensitive, par bip ou par flash led.

Comme tout le monde, vous êtes tenté d'en rajouter un petit coup pour la route : eh bien non, vous avez tout faux ! Quand c’est serré, c’est serré.

Il existe la clé à contrôle électronique enregistrant l'historique des serrages en vue de renseigner un document qualité, pédigrée de l'appareil traité par exemple.

Afin de couvrir les plages les plus courantes, deux clés dynamométriques peuvent suffire. L'important est que la plage de 20 Nm à 300 Nm soit couverte. Bien sûr, vous adaptez l'embout selon la clé.
