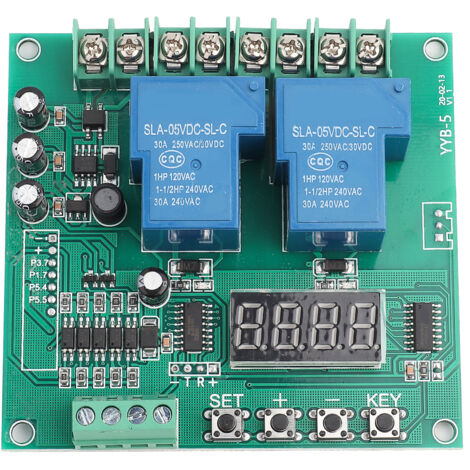

YYB-5 12v 24v Carte de commande avant/arrière du moteur Module de cycle de synchronisation de retard à deux relais

1. 100% tout neuf et de haute qualité
2. 6 types de fonctions couramment utilisées pour répondre aux besoins de plus d'applications ;
3. Il peut contrler l'électrovanne à 2 voies, les pompes, les moteurs, les lumières et autres fonctionnant librement
4. Puissance de sortie: elle peut contrler une charge de 30A CC ou CA
5. Plage de temps : 0,1 seconde à 999 minutes réglable à tout moment

Spécification:

Caractéristiques:
100% tout neuf et de haute qualité
6 types de fonctions couramment utilisées pour répondre aux besoins de plus d'applications ;
Il peut contrler l'électrovanne à 2 voies, les pompes, les moteurs, les lumières et autres fonctionnant librement
Output power: it can control within 30A DC or AC load
Plage de temps : 0,1 seconde à 999 minutes réglable à tout moment
Spécification:
Modèle: YYB-5
Tension d'entrée : DC/AC7V~27V
Plage de temps : 0,1 seconde à 999 minutes
Poids:environ 103g/3,6oz

Description du port de cblage :
1. AC/DC : Input 7V~27V
3. IN1: Signal input 1 (negative trigger)
4. IN2: Signal input terminal 2 (negative trigger)
2. IN3: Signal input 3 (negative trigger)
5. NO: relay normally open interface, relay pull before the suspension, after the connection with the COM shorted
6. COM: relay common interface
7. NC: relay normally closed interface, the relay before the connection with the COM shorted, pull after the suspension

Liste des fonctions :
P - 1 : pour signaler 1, le relais 1 tire vers A le temps s'arrête automatiquement ; pour signaler 2, le relais 2 tire vers B le temps s'arrête automatiquement; le signal 3 est le signal de réinitialisation d'arrêt d'urgence
P - 2 : le signal 1, le relais 1 est tiré vers A le temps s'arrête automatiquement ; relais 2 du signal pour démarrer le délai B après l'aspiration au temps C s'arrête automatiquement (cette unité de temps de fonction doit être cohérente)
P - 3: Après la mise sous tension, le relais 1 tire jusqu'à la temporisation A, en attendant l'heure C, le relais 2 tire vers la temporisation B, attend le temps C ; relais 1,2 tours fonctionnement sans fin cycle sans fin
(Si le moteur de commande est réversible, cela peut être compris comme : le moteur tourne pendant un certain temps ; s'arrête pendant un certain temps ; inverse automatiquement pendant un certain temps ; s'arrête pendant un certain temps ; puis avance automatiquement ;
P - 4 : pour signaler 1, relais 1 tirer ; pour signaler 2 (limite), le relais 1 s'arrête et commence à compter jusqu'à A temporiser le relais 2 tirer ; au signal 3 (limite), le relais 2 s'arrête et démarre la temporisation Pour B chronométrer le relais 1 tirer ; boucle infinie
(Si le moteur de commande est réversible peut être compris comme : appuyer sur le bouton de démarrage 1 ; le moteur se déplace jusqu'à la limite 2 pour s'arrêter pendant une période de temps ; inverser automatiquement à la limite 3 pour arrêter une période de temps ; puis avancer automatiquement ;
P - 5: pour signaler 1, le relais 1 tire; pour signaler 2 (limite), le relais 1 s'arrête et commence à chronométrer A time relais 2 pull; donner le signal 3 (limite), le relais 2 s'arrête; Signaux 1; encore une fois
(Si le moteur de commande est réversible peut être compris comme : appuyer sur le bouton de démarrage 1 ; le moteur se déplace jusqu'à la limite 2 pour s'arrêter pendant une période de temps ; inverser automatiquement jusqu'à la limite 3 arrêt ; donner le signal 1 ;
P-6: pour signaler1, tirer le relais1; au signal 2 (limite), relais 1 stop; donner le signal 1, relais 2 tirer; au signal 3 (limite), relais 2 stop;
(Si le moteur de commande est réversible peut être compris comme : appuyer sur le bouton de démarrage 1 ; aller jusqu'à la butée 2 ; appuyer à nouveau sur le bouton de démarrage 1 ; inverser jusqu'à la butée 3 ;
Si la fonction de télécommande : télécommande A clé et B clé pour démarrer la fonction ci-dessus ; Touche C appuyez sur le relais 1 travail (avant); puis appuyez sur le relais 1 pour arrêter (stop); touche D appuyez sur le relais 2 travail (marche arrière); Appuyez une fois sur le relais 2 pour arrêter (stop);

Description des paramètres clés:
Affichage de l'alimentation "----" qui accède à la veille ;
Appuyez une première fois sur K1, l'écran affiche : P-1 : mode de réglage K2 et K3
Appuyez une deuxième fois sur K1, l'écran affiche : A001 : K2 et K3 ajustent la première fois A, K4 ajustent le point décimal (unité de temps)
Appuyez une troisième fois sur K1, l'écran affiche : B001 : K2 et K3 ajustent la deuxième fois B, K4 ajustent le point décimal (unité de temps)
Appuyez une quatrième fois sur K1, l'écran affiche : C001 : K2 et K3 ajustent la troisième fois C, K4 ajustent le point décimal (unité de temps)
Appuyez sur le cinquième K1, affichez "----" qui est entré en état de veille ;
Par example; besoin de régler le mode : P - 2 ; heure : A010 B005 C006 :
indiquant le deuxième mode de fonctionnement; après le signal 1 ; relais 1 après 10 secondes pour démarrer; relais 2 pour donner le signal après délai 5 secondes après le démarrage 1 seconde s'éteint automatiquement
Unité de temps décimale Description :
XX.X virgule décimale dans les dix, plage de temps : 0,1 seconde à 99,9 secondes
XXX sans point décimal, plage de temps : 1 seconde à 999 secondes
XXX. Points décimaux dans une seule plage de temps : 1 minute à 999 minutes
Liste des packages:
1 x Motor Control Board

Remarque:
Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérange pas avant de commander.
