VT100 Stylo Testeur de Circuit Auto 5-30V DC – Afficheur LED, Polarité +/−, 3 Modes, Lampe Témoin 5W, Fusibles Batterie 12V 24V

Stylo testeur de circuit Vgate VT100 – tension DC 5–30 V, afficheur LED, 3 modes, lampe 5 W

Le Vgate VT100 est un stylo testeur de circuit automobile : on pince la masse ou le +, on touche le fil / le fusible / la borne avec la sonde acier, et l’outil affiche la tension, la polarité et, selon le mode, charge le circuit avec une ampoule 5 W. Sur ManoMano, ce type d’outil se cherche surtout en stylo testeur de circuit, testeur de tension 12V 24V, lampe témoin et sonde fusibles.[1]

Points forts

• Plage 5–30 V DC : moto / auto 12 V, utilitaire / camion léger 24 V, circuits 6 V dans la plage.
• Afficheur LED digital de la tension en temps réel.
• Polarité bidirectionnelle : voyant rouge = +, vert = − / masse.
• 3 modes (bouton MODE) : test rapide, mode calculateur (faible courant), mode lampe 5 W (charge).
• Ampoule témoin 5 W remplaçable : visible de nuit ; si l’écran s’allume mais pas l’ampoule → ampoule HS.
• Sonde acier inox pointue + capuchon de protection + grande pince crocodile.
• Indication de fréquence / signal (injecteur, allumage, capteur vilebrequin) : présence de signal, pas un oscilloscope.
• Alimentation par le circuit testé : pas de pile, pas d’app, pas de Bluetooth.

Véhicules et usages visés
Conçu pour l’électricité basse tension DC :

• voiture, moto, scooter, utilitaire, camion 12 / 24 V
• batterie, boîte à fusibles, relais, interrupteurs, feux, prises, connecteurs
• recherche de fil coupé, masse absente, plus manquant, polarité inversée
• contrôle rapide d’un signal (injecteur, bougie, capteur régime) en complément d’un diagnostic

Ce que cet appareil ne fait pas

• Pas une valise OBD2 : pas de codes défaut, pas de voyant moteur.
• Pas un multimètre (pas d’ohmmètre, pas de courant, pas de capacité).
• Pas une Power Probe : n’injecte pas de 12 V dans le faisceau, ne fait pas de test de continuity “alimentation forcée”.
• DC 5–30 V uniquement : interdit sur 230 V secteur, allumage HT, packs traction 400 V / 800 V des VE.
• Ce n’est pas un testeur d’injecteur type VT200 ni un testeur de bougies type VT500.
• La “prédiction de fréquence” indique un signal, elle ne donne pas un oscillogramme ni une valeur RPM labo.

Les 3 modes de travail

1. Mode test rapide : afficheur LED + ampoule 5 W en même temps. Tension lue + charge réelle pour voir si le circuit “tient”.
2. Mode calculateur (Computer-Safe) : afficheur seul, ampoule coupée. Courant très faible, adapté aux calculateurs, capteurs, lignes sensibles ; polarité +/− toujours visible.
3. Mode lampe témoin : ampoule 5 W seule (afficheur éteint). Sert de charge pour démasquer une tension “fantôme” / faux contact qui allume un LED mais pas une ampoule.

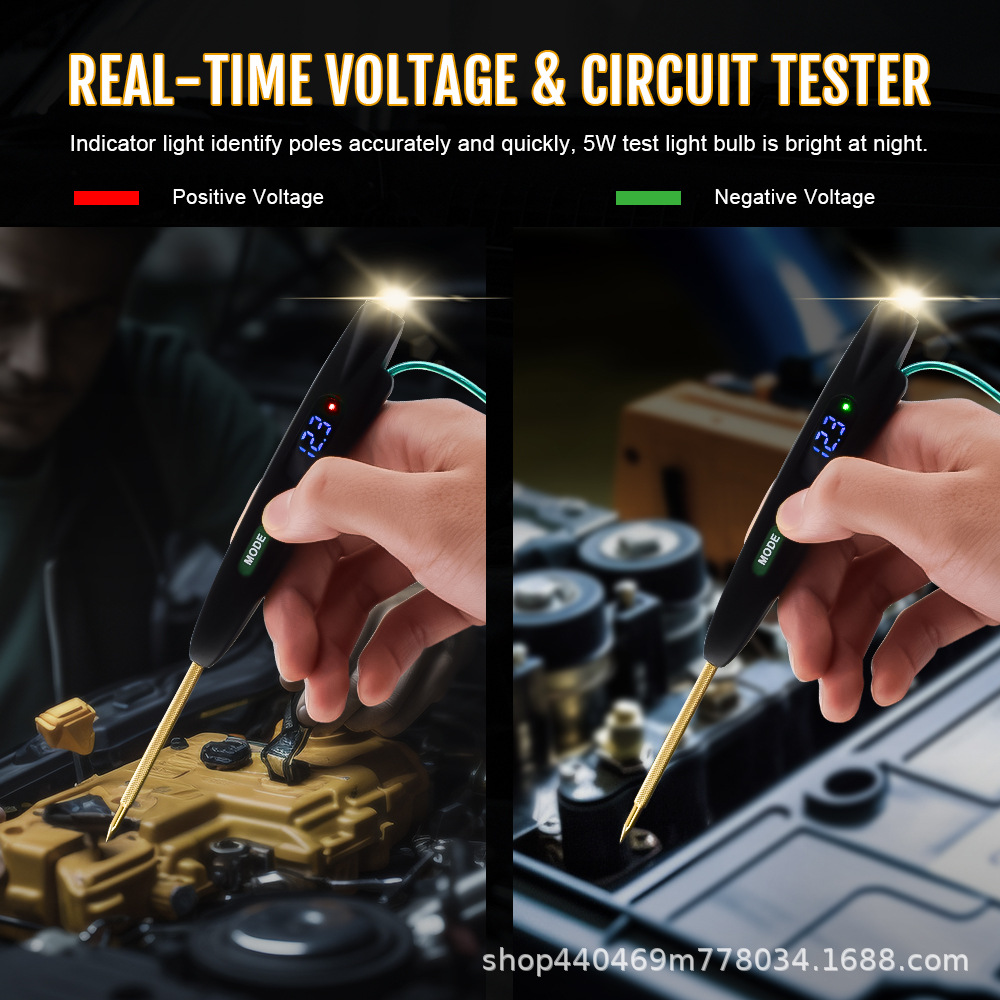

Polarité (voyant rouge / vert)

• Rouge : la sonde est sur un plus (pince côté masse / référence).
• Vert : la sonde est sur une masse (pince sur le +).
  Toujours vérifier 5–30 V avant de piquer un fil.

Utilisation

1. Contact coupé ou mis selon le test, lunettes, capuchon retiré.
2. Pince crocodile sur masse châssis (test de +) ou sur le + batterie (test de masse).
3. Bouton MODE : 1, 2 ou 3.
4. Pointer la sonde sur borne, fusible, fil, connecteur. Lire la tension et la couleur du voyant.
5. Mode 3 / ampoule : si l’ampoule reste éteinte alors que l’écran (mode 1) montrait du voltage → fil trop faible, faux contact ou tension fantôme.
6. Remettre le capuchon. Si écran OK / ampoule morte → remplacer l’ampoule 5 W.

Sécurité

• Uniquement 5–30 V DC. Jamais le 230 V, jamais la bobine HT, jamais le câble orange VE.
• Ne pas court-circuiter + et − avec la sonde.
• Mode 2 sur calculateurs / airbag / capteurs ; mode 1 ou 3 (ampoule 5 W) peut tirer trop de courant sur une ligne fragile.
• Piquer l’isolant uniquement si nécessaire, puis isoler le point de test.

Caractéristiques

• Marque / modèle : Vgate VT100 (Car Circuit Probe Pen)
• Type : stylo testeur de circuit / lampe témoin digitale
• Tension : 5–30 V DC
• Affichage : LED digital + voyants rouge / vert
• Charge : ampoule 5 W remplaçable
• Modes : 3 (rapide / calculateur / lampe)
• Accessoires : grande pince crocodile, 2 sondes acier inox pointues, capuchon
• Alimentation : circuit véhicule (pas de pile interne indiquée)

Conseil
Pour un fusible, testez les deux plots : un côté = arrivée batterie, l’autre = départ circuit. Une tension à l’écran sans ampoule (mode 1 vs mode 3) sent souvent un faux contact. Pour un code moteur, un CCA batterie ou un injecteur, il faut un autre outil (OBD2, testeur batterie, VT200).

Car Circuit Probe Pen（VT100)

Product Details

.Unique Design & Easy to Use

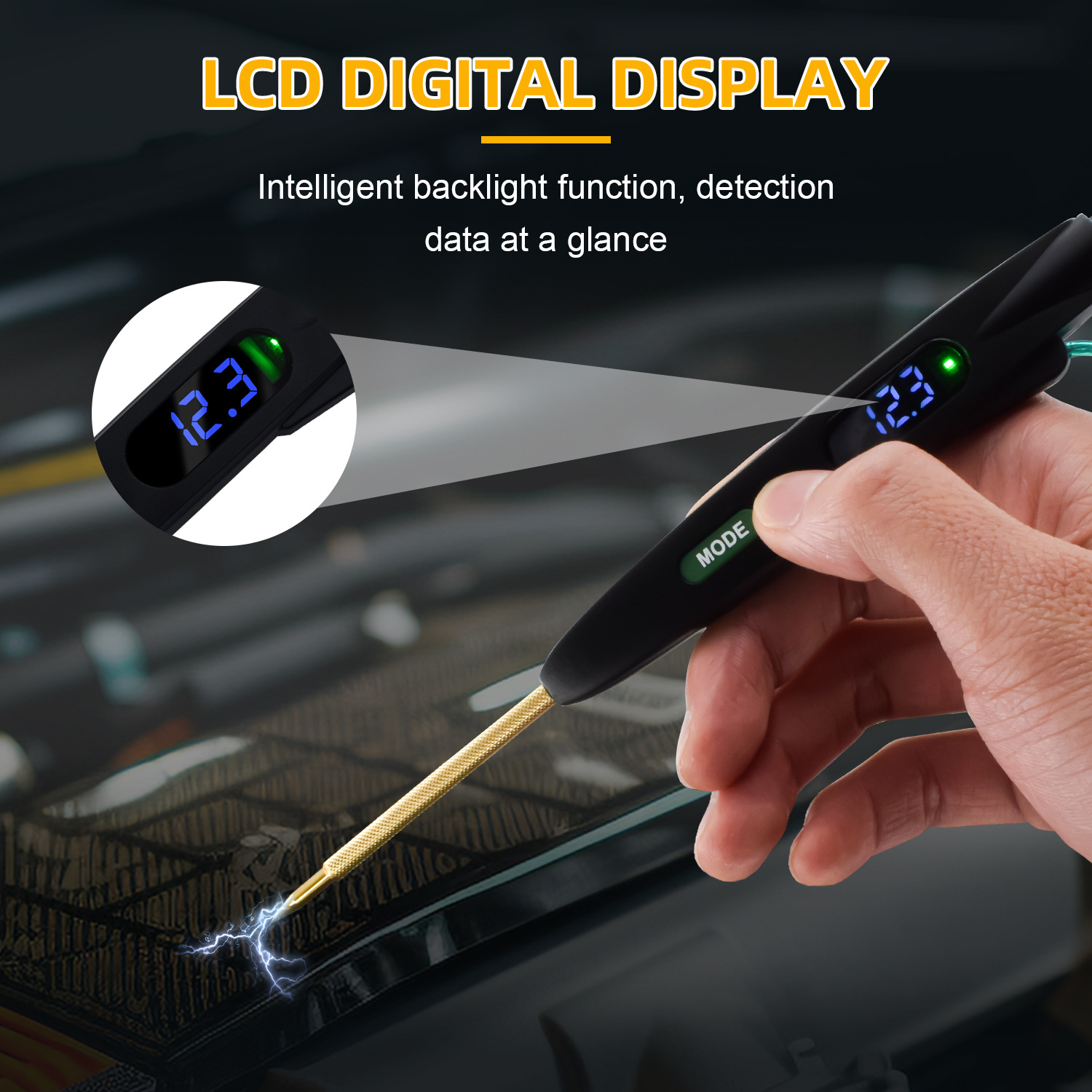

LED Digital Display & Bidirectional Voltage Test
Three Working Modes
Replaceable Test Light Bulb & Predictable Frequency
Wide Application



New design Vgate VT100 automotive test light remedy the various deficiencies, VT100 has multi-function, such as automotive voltage tester, positive and negative polarity tester, car fuse tester, signal tester, design with exquisite workmanship, practical and durable, easy to use.

Vgate VT100 Multi-functional Test Light:

  5~30V DC Wide Range

   LED Digital Indicator, Bidirectional Voltage Testing

  Large Size Alligator Clip

  Switch for Different Three Working modes

  Replaceable Test Light Bulb

  Predictable Frequency

  Steel Probe Protective Cover

  Two Sharp Stainless Steel Probes

Noted:

.Only for testing 5-30V, Please make sure that the voltage value of the product to be tested is within this range before testing.

.When the LED indicator light is bright but test light bulb is not bright, it means bulb burnt out and should be replaced.

Positive and negative direction detection:

Red light on: The ground probe of the electric pen clip is connected to the forward voltage.

Green light on: The electric pen probe is connected to the vehicle ground wire, and the clip is connected to the positive pole.

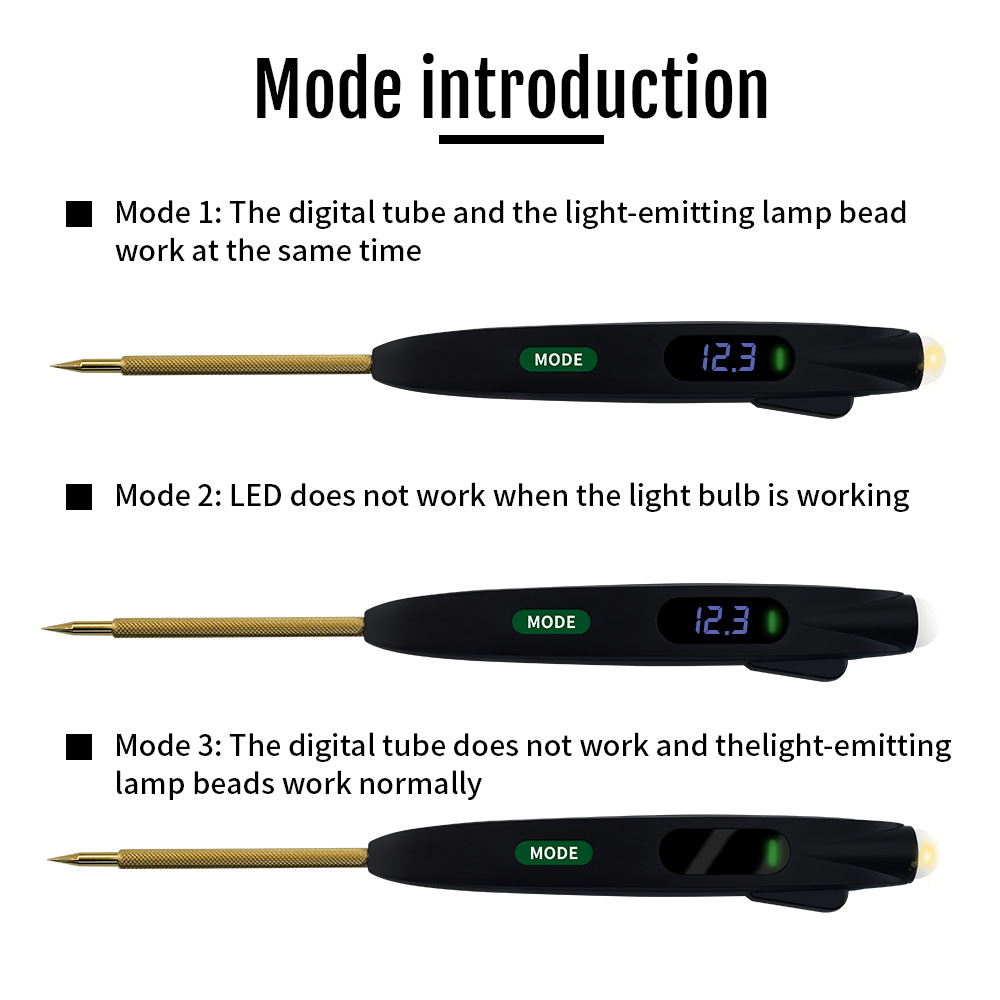

Mode switching:

There are 3 modes in total. The mode switch is operated by the physical buttons of the electric pen body. Press and release the button to cycle through the three working modes.

1. Quick Test Mode (LED display and bulb work at the same time)

By watching the brightness of bulb, only roughly judge the circuit fault of the voltage. combined with the voltage which showed, it can accurately test and improve fault diagnosis.

2. Computer-Safe Mode (LED display works, light bulb doesn't work)

In this mode, test light draws much less current, preventing damage to sensitive circuits and also quickly show polarity of positive and negative with fast.

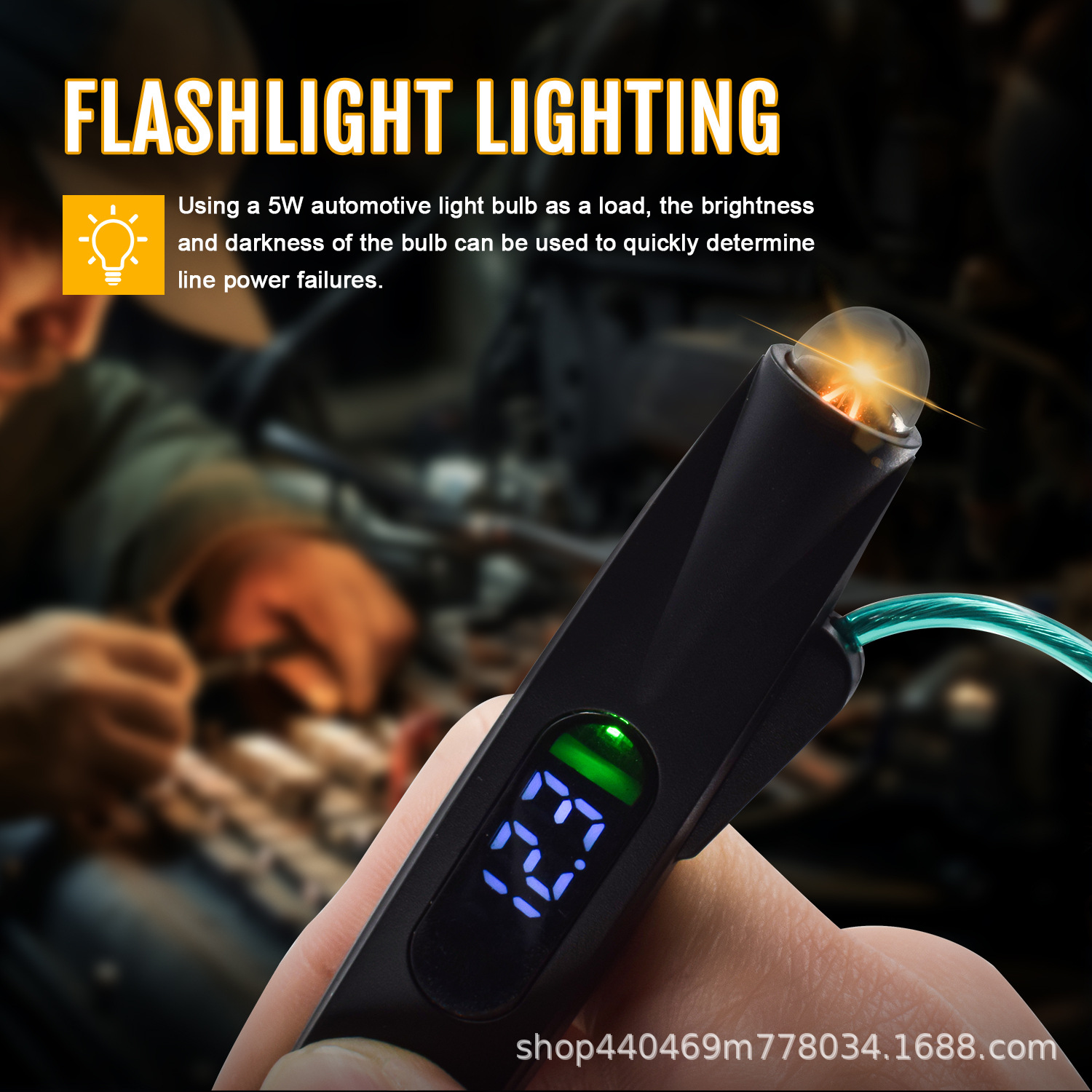

3. Light Bulb Mode (LED digital doesn't work, bulb works)

Design with 5W car light bulb, as load, it can quickly judge circuit failure and find the hidden fault of virtual electricity.

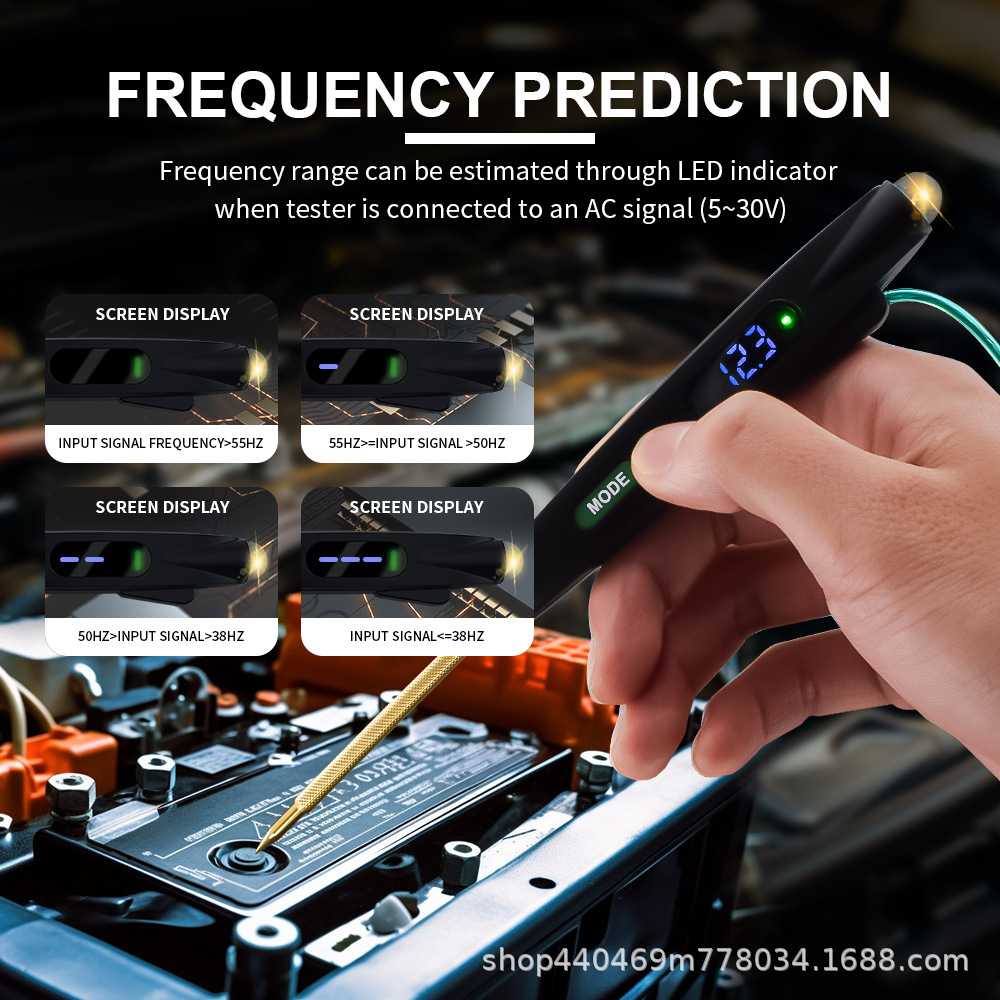

Frequency prediction:

    It can be used to measure injector signals, spark plug signals, crankshaft sensor signals, etc.

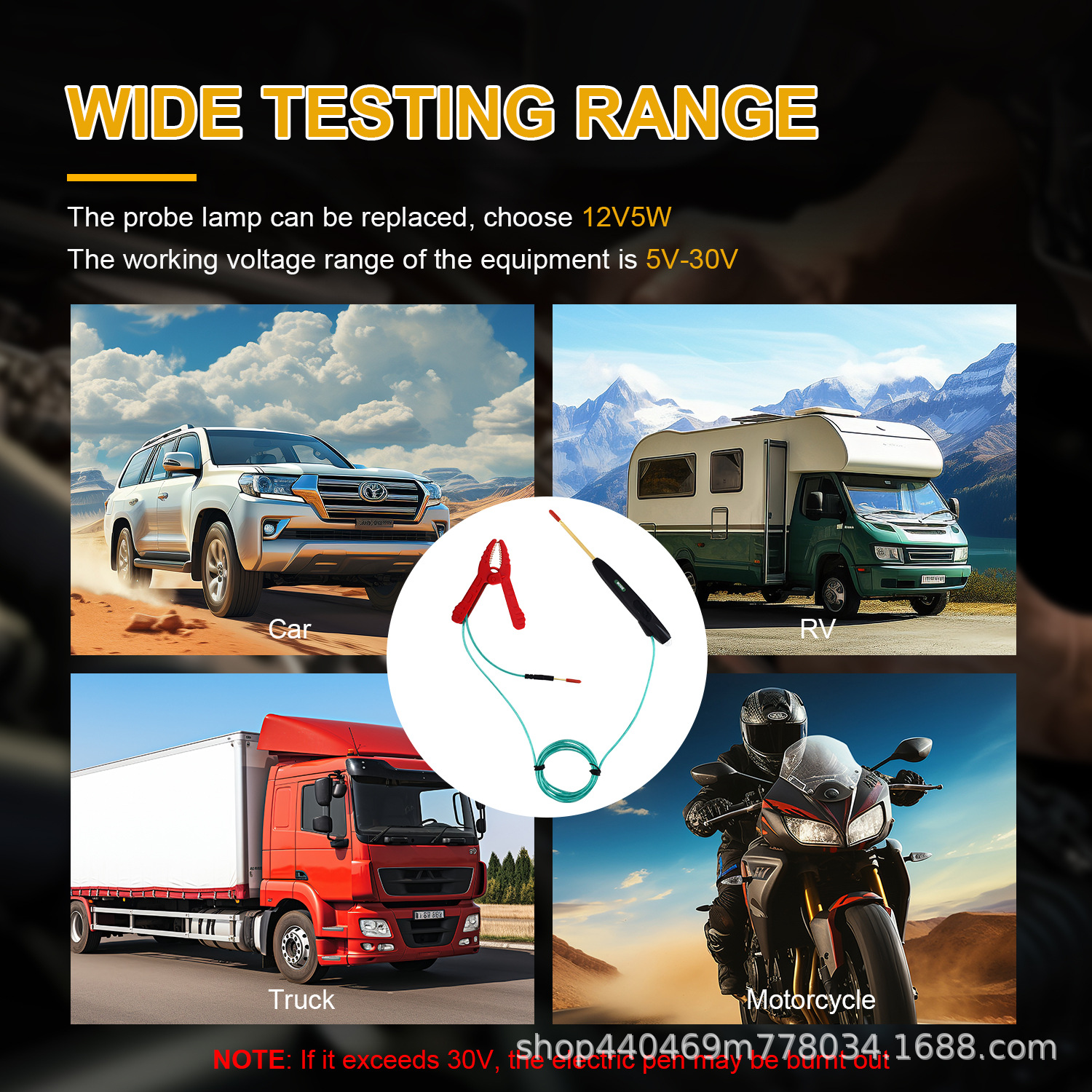

Wide Application:

   Vgate VT100 professional 5-30V circuit test light, widely used in dc voltage tester, car fuse tester, automotive battery tester, probe tester, perfect for a variety of cars, trailers, vans, RVs, motorcycles, boats, etc. Test light automotive is a very useful tool for family, automotive engineer, electrical engineer, circuit DIY.

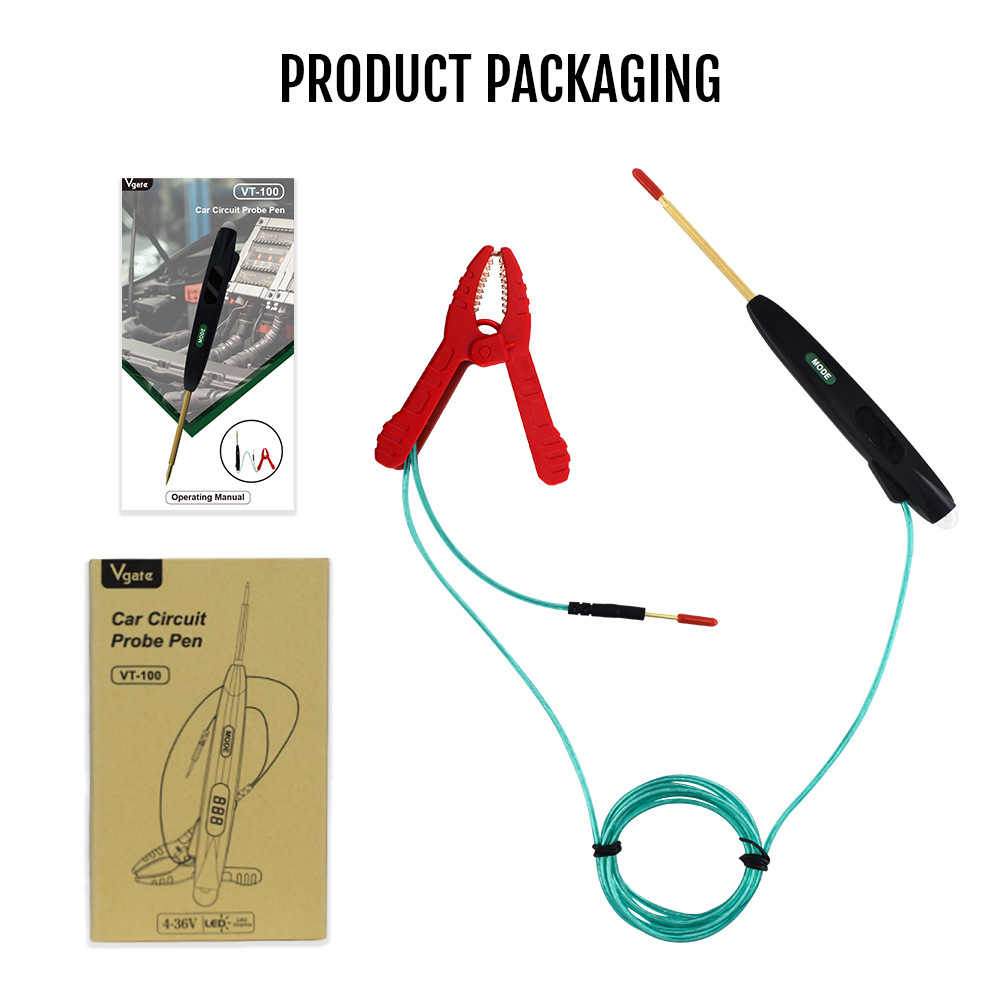

Packing List:

   1 * Car Circuit Probe Pen

   1 * User Manual
