Description générale

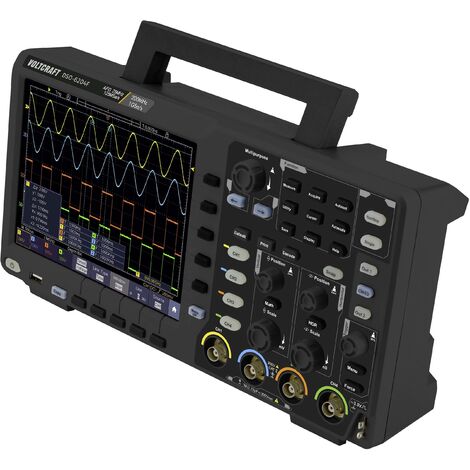

Ce oscilloscope numérique VOLTCRAFT DSO-6204F est conçu pour des mesures précises en laboratoire, dans les départements de développement ou pour des tâches de service. Avec une bande passante de 200 MHz et un écran tactile multipoint de 20,32 cm (800 x 600 pixels), il offre une interface intuitive pour naviguer et zoomer, semblable à celle d'un smartphone. Il intègre également un générateur de fonction arbitraire DDS de 25 MHz, permettant de générer diverses formes d'ondes.Spécifications techniques
- Bande passante : 200 MHz
- Fréquence d'échantillonnage par canal : 1 Géch/s
- Profondeur de mémoire par canal : 10 Mpts
- Résolution : 8 bits
- Dimensions : 178 mm (hauteur) x 340 mm (largeur) x 90 mm (longueur)
- Poids : 2674 g
- Temps de montée : < 1.75 ns
- Taux de rafraîchissement : 45 000 formes d'ondes/s
- Impedance d'entrée : 1 MΩ
- Plage de tension d'entrée : 400 Vrms
- Alimentation : 100-240 V/AC, 50/60 Hz
Compatibilité et accessoires
- 4 sondes incluses
- Bloc d'alimentation
- Câble USB
- Câble BNC de 1 m
- Logiciel sur CD avec mode d'emploi en anglais
- Guide de démarrage rapide
Installation
Pour l'installation, il suffit de connecter l'oscilloscope à une source d'alimentation et de brancher les sondes aux points de mesure. Le logiciel fourni peut être installé sur un PC pour la documentation des mesures.Utilisation
Ce modèle permet de décoder les signaux SPI, I²C, RS232 et CAN-bus, affichant les valeurs sous forme binaire, décimale, hexadécimale ou ASCII. Les résultats de mesure peuvent être transférés au PC via USB pour documentation. Le générateur de fonction permet de créer des formes d'onde sinus, rectangle, rampe et impulsion, ainsi que d'autres formes arbitraires prédéfinies.Autres informations
- Mode température de couleur pour une meilleure visualisation des formes d'onde
- Fonction de clonage des formes d'onde sur le générateur de fonctions
- Fonctionnement sur batterie avec une autonomie de 3 heures (batterie en option)
- Sortie USB compatible avec Pict Bridge
