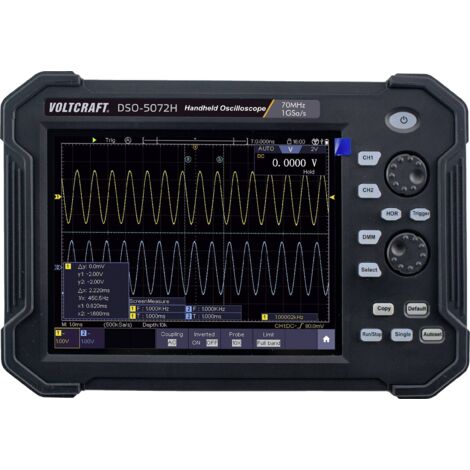

Oscilloscope portatif VOLTCRAFT DSO-5072H 70 MHz 2 canaux 1 Géch/s 40 Mpts 8 bits mémoire numérique (DSO), appareil man

Informations techniques

Bande passante : 70 MHz
Catégorie de mesure (LOV) : CAT II
Dimensions produit, hauteur : 191 mm
Dimensions produit, largeur : 48 mm
Fréquence d'échantillonage par canal : 1 Géch/s
Impédance d'entrée : 1 MΩ±2%
Interfaces (composants) : LAN, 1 x USB 2.0 Device, 1 x USB 2.0 Host
Longueur : 270 mm
Nombre d’entrées analogiques max. : 2
Nombre d’entrées numériques max. : 0
Poids : 1.7 kg
Profondeur de mémoire par canal : 40 Mpts
Résolution (système de mesure) : 8 bits
Spécificités de l'oscilloscope : mémoire numérique (DSO), appareil manuel, fonctions multimètre
Taille de l'écran : 8" (20.32cm)
étalonné : d'usine (sans certificat)

Idéal pour une utilisation mobile L'oscilloscope numérique compact VOLTCRAFT est équipé d'une sangle de transport et peut être utilisé de manière pratique et flexible dans différents lieux. Le voltmètre robuste d'un poids de 1,7 kg possède 2 canaux avec une bande passante de 70 MHz et peut enregistrer des mesures pendant 40 minutes. La mesure s'effectue avec un bruit de fond faible et les résultats sont enregistrés sur l'écran tactile LCD couleur 8 pouces (20.32 cm) avec une résolution de 800 x 600 pixels. Le taux d'échantillonnage maximal de l'oscilloscope est de 1 Géch/s et les différentes sondes de test, réglables et incluses dans la livraison, permettent des mesures flexibles et variables. Un module d'alimentation externe ainsi qu'un câble USB sont également fournis pour transférer rapidement les données mesurées sur le PC. La représentation en temps réel des amplitudes sur le PC est également possible, ainsi que plusieurs types de déclenchements et interfaces.

Points forts

• Largeur de bande : 70 MHz, 2 canaux
• Taux d’échantillonnage max. 1 Géch/s
• Enregistrement de 40 minutes
• Ecran LCD tactile 8 pouces résolution 800 x 600 pixels
• Résolution ADC verticale : 8 bits
• Prend en charge le décodage SPI / I2C / RS232 / CAN
• Fréquence de rafraîchissement : 45 000 formes d'ondes par seconde

  Fonctionnalités

  • Bande passante: 70 MHz Taux d'échantillonnage maximal : 1 Géch/s Résolution verticale : 8 bits Longueur d'enregistrement : 40 mètres Fréquence de rafraîchissement : 45 000 formes d'ondes par seconde Échelle horizontale : 2 ns/div - 1000 s/div, par paliers de 1-2-5 Temps de montée : = 5 ns Canaux : 2 Écran : écran tactile LCD couleur 8 pouces, 800 x 600 pixels Impédance d'entrée : 1 MΩ à 2 %, parallèle à 15 pF +/- 5 pF

    Contenu de la livraison

    • Oscilloscope numérique Câble d'alimentation Bloc d'alimentation Câble USB 2 pointes de touche Tournevis pour étalonner les pointes de test BNC - SAM Cordon de test (noir et rouge) Module d'alimentation externe Porte-instruments avec support Logiciel + manuel sur CD (en anglais) Guide de démarrage rapide Fiche d'information avec notes de sécurité

      Configuration requise

      • null
