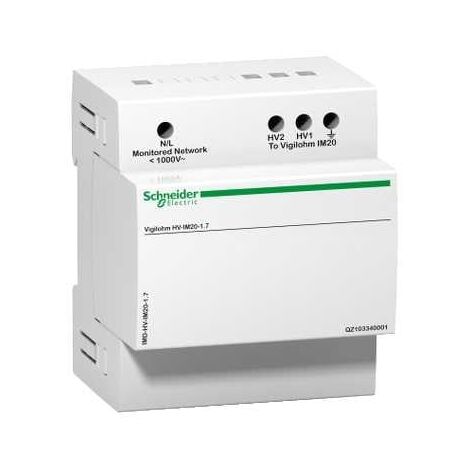

Vigilohm, Platine de raccordement 1,7kV POUR IM20 - IMD-IM20

Produit similaire livré par
KETLER - KE8003 : Compteur électrique - Monophasé 80 A - Remise à zéro partielle - Sortie d'impulsion - Simple tarif
KETLER - KE8003 : Compteur électrique - Monophasé 80 A - Remise à zéro partielle - Sortie d'impulsion - Simple tarif
29,67 €213
Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

La platine de raccordement Vigilohm est un dispositif de contrôle d'isolement conçu pour les réseaux moyens. Elle est adaptée aux applications avec une tension de réseau allant jusqu'à 600 V AC et jusqu'à 480 V AC pour les appareils connectés au neutre. Cet appareil est capable de mesurer la résistance d'isolement et la capacité de fuite à la terre, offrant ainsi une surveillance efficace de l'état du réseau électrique.

Spécifications techniques

  • Tension d'alimentation : 110...415 V - AC à 45...440 Hz +/- 15 %, 125...250 V - DC +/- 15 %
  • Puissance consommée : 12 VA
  • Tension de mesure : 75 V
  • Courant de mesure : < 0.4 mA
  • Impedance relative : 110 kOhm - CA à 0.1…440 Hz
  • Résistance d'isolement : 0.1 kOhm…10 MOhm
  • Capacité de fuite à la terre : 0.1…40 µF
  • Temps de réponse : <= 5 s
  • Poids : 0.25 kg
  • Dimensions : Hauteur 110 mm, Largeur 96 mm, Profondeur 59 mm
  • Température de fonctionnement : -25…55 °C
  • Température ambiante pour le stockage : -40…70 °C
  • Degré de protection : IP52
  • Catégorie de surtension : III
  • Compatibilité et accessoires

  • Montage : Encastré, support de montage sur panneau ou rail DIN
  • Borne de raccordement auxiliaire : Bornier à vis amovible de 0.2...2.5 mm²
  • Utilisation

    La platine de raccordement Vigilohm est utilisée pour surveiller l'isolement dans les réseaux électriques, permettant de détecter les anomalies et d'assurer la sécurité des installations. Les utilisateurs peuvent bénéficier d'une signalisation locale via des voyants lumineux indiquant l'état de la résistance d'isolement.

    Autres informations

  • Protocole de communication : Modbus, prise en charge du port RS485
  • Type d'affichage : Affichage numérique
  • Historique des alarmes : Voyants lumineux pour différents états d'isolement
  • Normes : IEC 60364-4-41, IEC 61010-1, IEC 61557-8, CEI 61326-2-4
  • Durabilité : Produit Green Premium, conforme RoHS
  • Instructions de fin de vie : Disponibles
  • Garantie : 18 mois
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      9.6 cm
    • Largeur
      9.6 cm
    • Hauteur
      11 cm
    • Poids
      250 g
