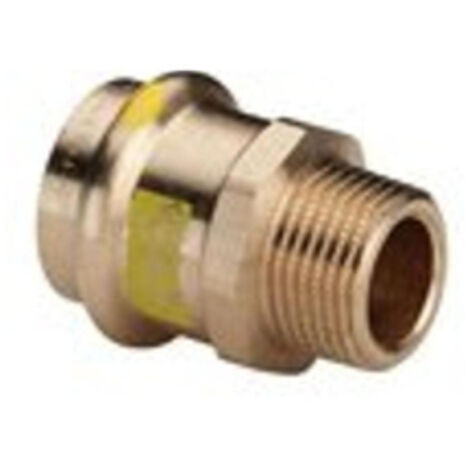

Viega Profipress G-Übergangsstück, d 42mm, R 11/4 Rotguss Modell 2611, 346331
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Viega Profipress G-Übergangsstück, d 42mm, R 11/4 Rotguss Modell 2611, 346331
SW [mm] = Schlüsselweite Z* [mm] = Z-Maß der Vorgängerversion L* [mm] = Länge der Vorgängerversion SW* [mm] = Vorgängerversion (Schlüsselweite)
SW [mm] = Schlüsselweite Z* [mm] = Z-Maß der Vorgängerversion L* [mm] = Länge der Vorgängerversion SW* [mm] = Vorgängerversion (Schlüsselweite)
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
HNBR (hydrierter Acrylnitrilbutadien-Kautschuk), gelb, vormontiert
Betriebsbedingungen Gas- und Flüssiggas-Installationen
Betriebstemperatur -20 °C bis +70 °C (-4 °F bis +158 °F) Betriebsdruck max. 0,5 MPa / 5 bar / 72,5 PSI Betriebsdruck bei HTB-Anforderung 650 °C (1202 °F)/30 Minuten max. 0,1 MPa (1 bar, 14,5 PSI)
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen mit Druckluft oder Inertgasen: min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizöl- und Dieselkraftstoff-Installationen
Betriebstemperatur max. 40 °C / 104 °F Betriebsdruck -0,05 bis +0,5 MPa (-0,5 bis +5 bar / -7,25 bis +72,5 PSI)
- Anschluss: Profipress G
- Modell: 2611
- Material: Rotguss
- Anwendung: Gas, Heizöl/Dieselkraftstoff
- d: 42
- R: 1¼
- Z [mm]: 29
- L [mm]: 65
- SW [mm]: 47
- Z* [mm]: nein
- L* [mm]: nein
- SW* [mm]: nein
- Anschluss: Profipress G
- Modell: 2611
- Material: Rotguss
- Anwendung: Gas, Heizöl/Dieselkraftstoff
- d: 42
- R: 1¼
- Z [mm]: 29
- L [mm]: 65
- SW [mm]: 47
- Z* [mm]: nein
- L* [mm]: nein
- SW* [mm]: nein
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl/Dieselkraftstoff (d12–54)
Einsatzbereiche
- Erdgas/Flüssiggas
- Heizöl/Dieselkraftstoff (d12–54)
- Rotguss
- Pressanschluss, R-Gewinde
Ausstattung
Dichtelement HNBR, Mehrkantmit ,SC‑Contur- Rotguss
- Pressanschluss, R-Gewinde
Ausstattung
Dichtelement HNBR, MehrkantCaractéristiques
- MarqueVIEGA
- Longueur6.5 cm
- Largeur150 mm
- Hauteur5.6 cm
- Poids270 g
Questions fréquentes
Ce raccord peut être utilisé dans des installations de gaz et de liquide à une température de fonctionnement allant de -20 °C à +70 °C, avec une pression maximale de 0,5 MPa (5 bar). Pour des exigences de haute température, il peut supporter jusqu'à 650 °C pendant 30 minutes, mais avec une pression maximale de 0,1 MPa (1 bar).
Ce raccord est fabriqué en bronze, spécifiquement en rotguss, et est conçu pour des applications dans des systèmes de gaz, ainsi que pour le chauffage au fioul et le diesel. Il est adapté pour des diamètres de tuyaux allant de 12 à 54 mm.
Ce raccord est équipé d'un contour SC qui permet de détecter immédiatement les connexions non serties lors des tests d'étanchéité. Il peut être testé avec de l'air ou des gaz inertes dans une plage de pression allant de 22 hPa à 0,3 MPa.
