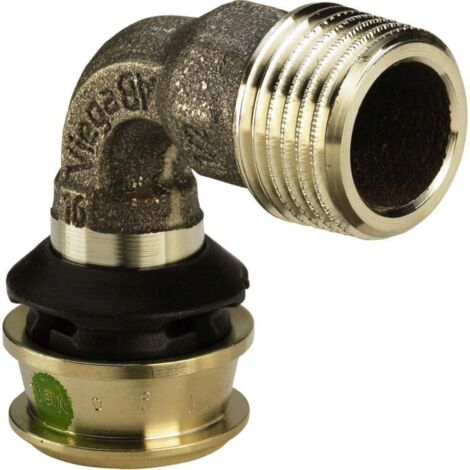

Viega Raxofix-Übergangsbogen 90 Grad, d 20mm, R 3/4 Siliziumbronze Modell 5314, 646011
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Viega Raxofix-Übergangsbogen 90 Grad, d 20mm, R 3/4 Siliziumbronze Modell 5314, 646011
SW [mm] = Schlüsselweite
SW [mm] = Schlüsselweite
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehrschichtverbundrohren und Vollkunststoffrohren. Mehrschichtverbundrohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 70 °C / 158 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Werkstoffe Verbinder
Siliziumbronze: CC246E / CuSi4Zn9MnP
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehrschichtverbundrohren und Vollkunststoffrohren. Mehrschichtverbundrohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 70 °C / 158 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Werkstoffe Verbinder
Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 80 °C / 176 °F Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
- Anschluss: Raxofix
- Modell: 5314
- Material: Siliziumbronze
- Anwendung: Trinkwasser
- d: 20
- R: ¾
- Z [mm]: 24
- L1 [mm]: 39
- L2 [mm]: 45
- SW [mm]: 24
- Anschluss: Raxofix
- Modell: 5314
- Material: Siliziumbronze
- Anwendung: Trinkwasser
- d: 20
- R: ¾
- Z [mm]: 24
- L1 [mm]: 39
- L2 [mm]: 45
- SW [mm]: 24
Einsatzbereiche Vollkunststoffrohr
- Trinkwasser
Einsatzbereiche Vollkunststoffrohr
- Trinkwasser
Einsatzbereiche Mehrschichtverbundrohr
- Trinkwasser
- Heizungsanlagen
- Regenwasser
- Druckluftanlagen
Einsatzbereiche Mehrschichtverbundrohr
- Trinkwasser
- Heizungsanlagen
- Regenwasser
- Druckluftanlagen
- Siliziumbronze
- Pressanschluss, R-Gewinde
Ausstattung
Mehrkantmit ,SC‑Contur- Siliziumbronze
- Pressanschluss, R-Gewinde
Ausstattung
MehrkantCaractéristiques
- MarqueVIEGA
- Longueur6.2 cm
- Largeur55 mm
- Hauteur3.1 cm
- Diamètre20 mm
Questions fréquentes
Oui, ce produit est conçu pour être compatible avec des systèmes de plomberie utilisant des filetages de 3/4 pouces (20x27), comme indiqué dans ses spécifications techniques.
La technologie SC-Contur permet de détecter immédiatement les zones non étanches lors de l'installation, assurant ainsi une connexion fiable et durable après la mise en service.
Oui, grâce à sa fabrication en bronze au silicium, ce produit offre une excellente résistance à la corrosion, ce qui le rend adapté à des environnements exigeants.
