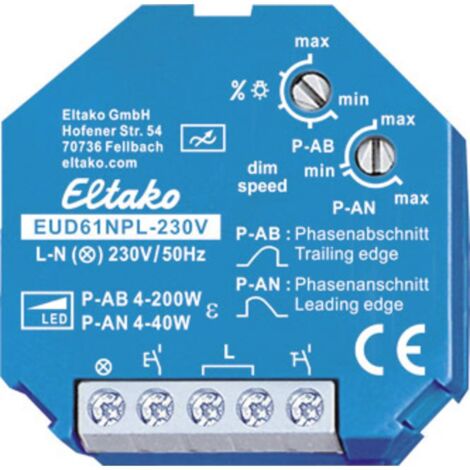

Eltako 61100832 Variateur universel bleu

Informations techniques

Couleur : bleu
Dimensions produit, hauteur : 18 mm
Dimensions produit, largeur : 45 mm
Longueur : 45 mm
Modèle (général) : Bouton poussoir
Puissance connectée maximale : 200 W
Puissance de commutation de la lampe LED : 200 W
Tension de fonctionnement : 230 V

Sans connecteur N, MOSFET de puissance jusqu'à 200 W. Perte en veille seulement 0,5 watt. Avec entrées pour interrupteur ou bouton poussoir. Luminosité minimale, mode de fonctionnement et vitesse de variation réglables. Pour montage sur panneau. 45mm de longueur, 45mm de largeur, 18mm de profondeur Interrupteur à gradation universel pour charges R et C jusqu'à 200 W, en fonction des conditions de ventilation. Lampes ESL et LED 230 V réglables en mode de fonctionnement phase jusqu'à 200 W ou en mode de fonctionnement phase de coupure jusqu'à 40 W, en fonction des conditions de ventilation. Pour les lampes LED 230 V réglables, qui s'allument même en mode éteint, un élément de charge de base GLE doit être branché parallèlement à la lampe. Les charges L (charges inductives, par ex. transformateurs enroulés) ne doivent pas être connectées. Commutation en passage zéro avec Soft-on et Soft-Off pour le nettoyage de la lampe. Tension de commande, tension d'alimentation et tension de commutation 230 V. Charge minimale : 4W Les commandes permettent la mise en marche et l'arrêt, les commandes permanentes permettent un réglable optimal de la luminosité. Une interruption de la commande modifie le sens de variation. Le niveau de luminosité défini reste mémorisé lors de la mise hors tension (mémoire). La mémoire peut être désactivée en tournant le commutateur rotatif supérieur trois fois jusqu'à la butée (max.). Il est alors possible de brancher également l'ESL. Réactiver la mémoire (réglage d'usine) en tournant trois fois jusqu'à la butée gauche (min). En cas de panne de courant, la position de commutation et le niveau de luminosité sont mémorisés et, si nécessaire, la tension d'alimentation est réactivée. Protection électronique automatique contre les surcharges et coupure de surchauffe. Le bouton rotatif du % supérieur permet de régler la luminosité minimale (à intensité maximale). Le sélecteur de vitesse dim inférieur permet de choisir entre le mode de fonctionnement phase (P-AB) ou phase (P-AN), de régler la vitesse de variation et de modifier simultanément la durée de Soft-on et Soft-Off. Dans le cas où les interrupteurs lumineux ne peuvent pas être remplacés par des capteurs lumineux, une entrée de commande propre est disponible pour les interrupteurs d'éclairage : si l'interrupteur fermé est à nouveau ouvert brièvement, l'intensité est réduite jusqu'à ce qu'il soit à nouveau ouvert brièvement. Un changement de direction de variation s'effectue automatiquement aux deux extrémités. En outre, le sens de marche peut être changé en ouvrant deux fois brièvement l'interrupteur. Avec changement de chambre d'enfant (uniquement en cas de commande avec bouton-poussoir) : lors de la mise en marche avec actionnement prolongé du bouton-poussoir, il est activé après environ 1 seconde avec une luminosité plus faible et, tant que l'on continue à toucher, il est lentement modulé sans modifier le dernier niveau de luminosité enregistré. Avec commutation de répétition (uniquement en cas de commande avec bouton-poussoir) : une double impulsion permet de régler et d'éteindre l'éclairage de la position de variation actuelle jusqu'à la luminosité minimale. Le temps de variation max. De 60 minutes dépend de la position de variation actuelle et de la luminosité minimale définie et peut donc être réduit en conséquence. Il est possible de désactiver à tout moment l'appareil en appuyant brièvement sur les touches. Une longue touche pendant le processus d'atténuation augmente et arrête la mise en veille. Sans connexion N, convient donc pour le montage directement derrière le capteur lumineux ou le commutateur d'éclairage, même en l'absence de ligne N. Ce texte a été traduit par une machine.
