Description générale

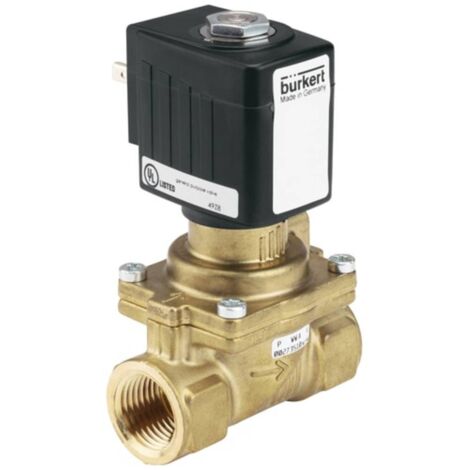

Electrovanne à commande assistée avec servo-membrane pour la commande de fluides liquides et gazeux. Cette vanne à passage direct 2/2 voies est normalement fermée et conçue pour une utilisation dans des milieux neutres tels que l'air comprimé et l'eau. Sa construction anti-coup de bélier assure une performance fiable.Spécifications techniques
- Matériau du boîtier : laiton selon DIN EN 50930-6
- Matériau isolant : NBR
- Poids : 0.600 kg
- Longueur : 65 mm
- Diamètre : 13,0 mm
- Raccordement : G 1/2"
- Pression de service (max.) : 16 bar
- Pression de service (min.) : 0.2 bar
- Température ambiante : 0 °C à +55 °C
- Température des médias : -10 °C à +80 °C
- Tension de fonctionnement : 24 V/DC
- Valeur Kv : 63.33 l/min
- Valeur QNn : 4100 l/min
- Consommation électrique : 8 (9,5) W (bobine chaude)
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Indice de protection : IP 65
Compatibilité et accessoires
- Livraison sans prise (voir accessoires)
Installation
Position de montage indifférente, de préférence avec le système magnétique vers le haut.
Utilisation
Conçue pour la commande de fluides liquides et gazeux, cette vanne est idéale pour des applications nécessitant une ouverture et une fermeture complètes avec une différence de pression de 0,5 bar.
Autres informations
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C.
