Description générale

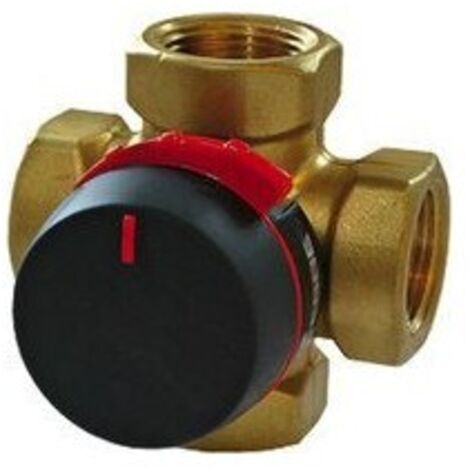

La vanne de mélange 4 voies ESBE, type VRG 141, DN25 (1")F, Kvs 10 est conçue pour des systèmes bivalents, permettant de mélanger des fluides dans des installations de chauffage et de refroidissement. Elle est fabriquée en laiton DZR, offrant une excellente résistance à la dézincification. Cette vanne compacte et à faible fuite est idéale pour une utilisation avec des servomoteurs, permettant une régulation précise des températures.Spécifications techniques
- Poids : 1150 grammes
- Dimensions : DN 25 (1")
- Température min. du fluide : -10°C
- Température max. du fluide (fonctionnement continu) : 130°C
- Pression de service max. : 10 bar
- Taux de fuite : 0,05 %
- Couple de rotation : < 3 Nm (DN 15-32), < 5 Nm (DN 40-50)
- Angle de rotation : 90°
- Matériau du corps : laiton DZR
- Joints toriques : EPDM
- Fluides compatibles : Eau selon VDI2035, mélange de glycol max. 50%, mélange d'éthanol max. 28%
- Raccords : filetage intérieur RP1
- N° de fabricant : 11640400
- EAN : 7330193034722
Compatibilité et accessoires
- Utilisable avec les servomoteurs ESBE ARA600 pour une automatisation facile.
Installation
- Montage dans des installations de chauffage/refroidissement classiques.
- Possibilité de montage simple de différents servomoteurs.
- Différentes positions de montage possibles.
Utilisation
- Utilisée comme vanne de mélange ou comme commutateur dans les systèmes de pompe à chaleur bivalents.
- Précision de régulation exceptionnelle grâce à un taux de fuite très faible.
Autres informations
Pour plus de détails, veuillez consulter la fiche technique.
