Description générale

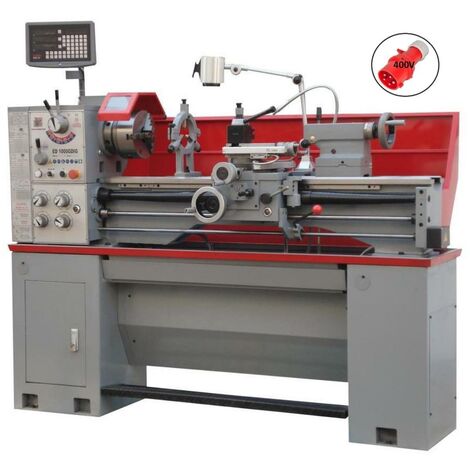

Le tour à métaux d'établi Holzmann ED1000GDIG est un outil professionnel conçu pour une utilisation polyvalente dans les centres d’usinage, les usines et les écoles. Il se distingue par sa robustesse et son très gros alésage de broche de Ø52 mm, idéal pour les travaux de gros diamètre. La machine est équipée d'un frein de broche électromagnétique au pied, garantissant une sécurité maximale et un temps d’improductivité minimal grâce à un arrêt rapide de la broche.Spécifications techniques
- Puissance moteur S1 / S6: 1,5 kW / 2,1 kW
- Voltage: 400 V
- Distance entre pointes: 1000 mm
- Hauteur de pointes: 180 mm
- Largeur de banc: 187 mm
- Hauteur de banc: 305 mm
- Diamètre max. usinable: 360 mm
- Diamètre max. au-dessus du chariot: 198 mm
- Diamètre max. sous le banc: 470 mm
- Alésage de la broche: 52 mm
- Vitesse de broche (8): 70 - 1900 T/min
- Cône morse de broche: MC6
- Cône morse de poupée mobile: MC4
- Attachement de broche: D1-5
- Avance longitudinale: 0,078 - 1,044 T/min
- Avance transversale: 0,022 - 0,298 T/min
- Plage de filetage métrique (32): 0,45 - 10,0 mm
- Plage de filetage en pouce (20): 2,25 - 40 TPI
- Course du chariot longitudinal: 810 mm
- Course du chariot transversal: 190 mm
- Course du chariot supérieur: 88 mm
- Course du fourreau de poupée mobile: 120 mm
- Capacité max. de la tourelle: 20 x 20 mm
- Poids: 680 kg
Compatibilité et accessoires
- Tourelle de changement rapide 3 positions
- Mandrin 3 mors Ø 200 mm
- 4-plateau de reprise Ø 200 mm
- Carter de protection du mandrin
- Plateau de broche Ø 250 mm
- 2x pointe fixe solide CM4
- Douille de réduction CM 6/4
- Lunette fixe
- Lunette à suivre
- Lampe halogène
- Carter arrière
- Système de refroidissement
- Kit de pignons d’avances
- Clés de service
Installation
Le banc prismatique est trempé par induction et rectifié avec précision, assurant une installation stable et durable. La machine est conçue pour être silencieuse grâce à des composants de transmission traités.Utilisation
Le tour à métaux est idéal pour le tournage mécanique, permettant aux utilisateurs expérimentés de choisir entre 26 filetages métriques (0,45-10 mm) et 20 filetages en pouce (2,25-40 TPI). Le changement de vitesse est simple et rapide grâce à une transmission par levier.Autres informations
Broche principale équilibrée dynamiquement avec une haute concentricité du nez de broche (< 0,009 mm).
