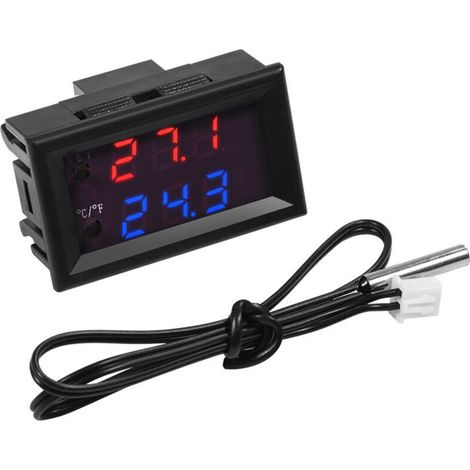

Thermostat numérique à microprocesseur LED XD-2048 (12 V)

Caractéristiques : Ce régulateur de température numérique précis permet un affichage en degrés Celsius ou Fahrenheit. Il se caractérise par une grande précision, une sensibilité élevée et une grande stabilité. Sa large plage de mesure s'étend de -50 °C à 110 °C et il intègre une protection contre les hautes températures. Son installation est simple et rapide, que ce soit directement ou par intégration dans un panneau de commande industriel. Il est largement utilisé dans les zones d'incubation, les armoires électriques, les systèmes de climatisation, la protection thermique, etc. Spécifications : Tension d'entrée : 12 V CC, 24 V CC (en option) Plage de mesure de température : -50 °C à 110 °C Résolution : -9,9 °C à 99,9 °C -0,1 °C, autres intervalles de température : 1 °C Précision de mesure : 0,1 °C Précision de contrôle : 0,1 °C Précision de la différence de retour : 0,1 °C Fréquence de rafraîchissement : 0,5 s Protection contre les hautes températures : 0 à 110 °C Entrée de mesure : Capteur étanche NTC (10 kΩ 0,5 %) Sortie : Relais 20 A Conditions environnementales : Température requise : -10 °C à 60 °C Humidité requise : 20 % à 85 % Dimensions : 4,8 x 2,8 cm / 1,89 x 1,10 po Courant statique : ≤ 35 mA Courant d'excitation : ≤ 65 mA Mode d'emploi : Après Après connexion à l'alimentation et à la charge (voir schéma de câblage), alimentez le contrôleur. Le voyant rouge indique la température de mesure, puis le voyant bleu (ou rouge) indique la température à régler. Pour afficher la température réelle, appuyez sur le bouton SET. L'affichage numérique clignotera avec la température. Une fois le réglage terminé, patientez 3 secondes ; le contrôleur désactivera automatiquement le relais en fonction de la température préréglée. Ce capteur supporte les charges de forte puissance. Assurez-vous que le câblage est correct. Description des voyants et de l'affichage numérique : Voyant : éteint, relais désactivé ; allumé, relais désactivé. Affichage numérique : LLL indique un circuit ouvert ; HHH, hors plage de mesure (le contrôleur désactivera le relais) ; ---, protection contre la surchauffe. Description des paramètres : Appuyez sur le bouton SET pendant cinq secondes pour accéder au menu principal de réglage. Appuyez sur STC (+) ou C/F (-) pour sélectionner P0 à P8. Concernant le réglage des paramètres P0 à P8 : pour régler P0, appuyez simultanément sur STC (+) et C/F (-). Le chiffre P0 clignotera. Appuyez de nouveau sur STC (+) et C/F (-) pour effectuer le réglage. Une fois terminé, appuyez simultanément sur STC (+) et C/F (-) pour confirmer. Les paramètres P1 à P8 peuvent être configurés comme pour P0, selon vos besoins. La touche C/F permet de basculer entre Fahrenheit et Celsius. Appuyez une fois sur C/F pour afficher F (mode Fahrenheit), puis une deuxième fois pour passer en mode C (Celsius). Le mode par défaut est C (Celsius). Si vous constatez une erreur de température importante, l'appareil est peut-être en mode Fahrenheit. Exemple de réglage : Si vous devez contrôler l’équipement de réfrigération : 1. Veuillez sélectionner le mode C dans le code P0. 2. Si la température actuelle s’affiche, appuyez sur la touche SET. Le texte de réglage suivant clignotera. Appuyez ensuite sur C/F (+) et SET (-) pour régler la température d’arrêt du refroidissement. Après le réglage, veuillez patienter 3 secondes ; la confirmation de retour sera automatique. 3 : Réglage de la différence de retour : Appuyez d'abord sur la touche SET pendant cinq secondes pour accéder au menu principal de réglage. Appuyez ensuite sur STC (+) et C/F (-) pour sélectionner P1. Une fois en mode P1, appuyez simultanément sur STC (+) et C/F (-). Le chiffre P0 clignote. Appuyez ensuite sur STC (+) et C/F (-) pour définir la valeur de différence (la différence de retour signifie que vous devez ajouter quelques degrés à la température de départ. Par exemple, si le système s'arrête à une température de consigne de 25 degrés, vous devez régler la température de refroidissement à 28 degrés. La valeur dans le code P1 doit donc être de 3 degrés. La différence de retour est donc de 3 degrés). Enfin, appuyez simultanément sur STC (+) et C/F (-) pour confirmer. 4 : Une fois les étapes précédentes effectuées, les données sont automatiquement enregistrées. Le résultat final est le suivant : pour le contrôle des équipements frigorifiques, la réfrigération démarre à une température supérieure à 28 °C et s'arrête à 25 °C. Pour contrôler les équipements de chauffage : 1 : Sélectionnez le mode H (code P0). 2 : Si la température actuelle s'affiche, appuyez sur la touche SET. Le texte de réglage clignote. Appuyez ensuite sur C/F (+) et SET (-) pour régler la température d'arrêt du chauffage. Après le réglage, veuillez patienter 3 secondes ; une confirmation automatique s'affichera. 3 : Réglage de la différence de retour : Tout d'abord, maintenez la touche SET enfoncée pendant cinq secondes pour accéder au menu principal de réglage. Ensuite, appuyez sur STC (+) et C/F (-) pour sélectionner P1. Une fois en mode P1, appuyez simultanément sur STC (+) et C/F (-). Le chiffre P1 clignote. Appuyez ensuite de nouveau sur STC (+) et C/F (-) pour définir la valeur de différence (la différence de retour signifie que vous devez ajouter quelques degrés à la température de départ. Par exemple, si le chauffage s'arrête à une température de consigne de 25 degrés, vous devez régler la température de chauffage à 22 degrés. La valeur dans le code P1 doit donc être de 3 degrés. La différence de retour est donc de 3 degrés). Enfin, appuyez simultanément sur STC (+) et C/F (-) pour confirmer. 4 : Une fois toutes les étapes précédentes configurées, les données sont automatiquement enregistrées. Le système de chauffage se met en marche à une température inférieure à 22 °C et s'arrête à 25 °C. Explication des codes : Plage de réglage : Réglage d'usine ; P0 : Chauffage/Refroidissement (H/C) ; P1 : Différence de retour (0,1-30 °C, 2,0 °C) ; P2 : Limite maximale (+110 °C, 110 °C) ; P3 : Limite minimale (-50 °C, -50 °C) ; P4 : Correction de température (-15 °C à 15 °C, 0 °C) ; P5 : Démarrage différé (0-10 °C, 0 °C) ; P6 : Alarme de température élevée (-50 °C à 110 °C, Désactivé) ; P7 : CS/FH CS/FH CS ; P8 : Réinitialisation d'usine (Marche/Arrêt, Désactivé). Contenu de l'emballage : 1 x Contrôleur de température avec sonde 1. Ce régulateur de température numérique précis permet un affichage en degrés Celsius ou Fahrenheit. 2. Il se caractérise par une haute précision, une grande sensibilité et une grande stabilité. 3. Sa large plage de mesure de température s'étend de -50 °C à 110 °C et il intègre une protection contre les hautes températures. 4. Son installation est simple et rapide, que ce soit directement ou par intégration dans un panneau de commande industriel. 5. Il est largement utilisé dans les zones d'incubation, les boîtiers d'équipements, les systèmes de climatisation, la protection thermique, etc.
