Description générale

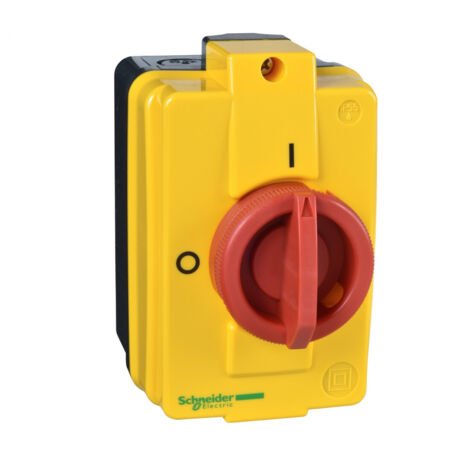

Le TeSys VCFN est un interrupteur-sectionneur en coffret, conçu pour des applications de commutation principale, démarrage moteur et arrêt d'urgence. Il est adapté pour des moteurs jusqu'à 4 kW à 400 V en AC-23. Ce modèle est équipé d'un boîtier offrant une protection IP66, d'un couvercle jaune avec une poignée rotative rouge, et d'un marquage I/O. Il est également cadenassable (cadenas non inclus) et comprend un corps de commutateur mini-Vario 3 pôles VN12 avec la possibilité d'ajouter 2 modules complémentaires.Spécifications techniques
- Tension assignée d'emploi : 690 V CA
- Tension assignée de tenue aux chocs : 8 kV
- Courant thermique d'emploi sous enveloppe : 10 A
- Courant assigné d'emploi : 8.1 A AC-23A à 400 V
- Puissance assignée d'emploi : 3 kW à 400 V AC-34 kW à 400 V AC-23
- Classe de service intermittent : 30
- Pouvoir de fermeture : 120 A à 400 V (AC-21A, AC-22A, AC-23A)
- Pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V
- Courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 12 A aM
- Durée de vie mécanique : 50 000 cycles
- Durée de vie électrique : 30 000 cycles DC-1 à 55 000 cycles AC-21
- Dimensions : 60 x 60 mm (base), hauteur : 131 mm, largeur : 82,5 mm, profondeur : 106 mm
- Poids : 0.422 kg
Compatibilité et accessoires
- Possibilité d'ajouter 2 modules complémentaires
Installation
- Boîtier de montage en surface avec fixation par vis
- 2 parties amovibles pour presse-étoupe en haut et en bas
- Couvercle plombable
Utilisation
- Pour la commutation principale, démarrage moteur et arrêt d'urgence
- Applications moteur jusqu'à 4 kW à 400 V en AC-23
Autres informations
- Conforme à la norme CEI 60947-4-1
- Tenue au feu : 960 °C conformément à IEC 60595-2-1
