Description générale

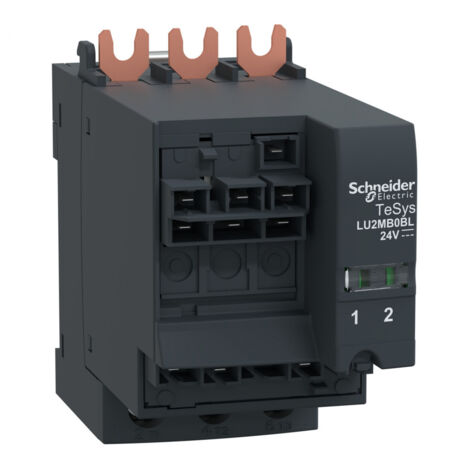

Le bloc inverseur TeSys U LU2M est conçu pour des applications nécessitant un contrôle efficace des circuits de puissance. Avec une capacité de 32A et une tension d'alimentation de 24Vcc, ce dispositif est idéal pour une utilisation dans divers environnements industriels. Il est compatible avec plusieurs normes de sécurité et certifications, garantissant sa fiabilité et sa performance.Spécifications techniques
- Tension assignée d'emploi : 690 V CA
- Fréquence réseau : 40...60 Hz
- Durée de phase d'appel : 25 ms CA / 15 ms CC
- Temps de fonctionnement : 150 ms avec changement de direction / 75 ms sans changement de direction
- Tension d'isolement : 690 V
- Tension assignée de tenue aux chocs : 6 kV
- Largeur : 45 mm
- Hauteur : 80 mm
- Profondeur : 105 mm
- Poids : 0,4 kg
- Code de compatibilité : LU2MB
Compatibilité et accessoires
- Mode de fixation : Kit enfichable
- Mode de raccordement : Télécommande avec borniers à vis-étrier pour différents types de câbles (0,34...10 mm²)
Installation
- Utiliser un tournevis de 5 mm plat ou empreinte Philips n°2 pour la télécommande
- Utiliser un tournevis de 6 mm plat ou empreinte Philips n°2 pour le circuit de puissance
- Couple de serrage : 0,8...1,2 N.m pour la télécommande / 1,9...2,5 N.m pour le circuit de puissance
Utilisation
Le bloc inverseur TeSys U LU2M est utilisé pour contrôler la direction des moteurs et gérer les circuits de puissance dans des applications industrielles. Il permet une gestion efficace des opérations tout en assurant la sécurité des installations.Autres informations
- Normes : EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 No 60947-4-1
- Certifications : CE, UL, LCS, CCA, EFA, ATEX, Marine
