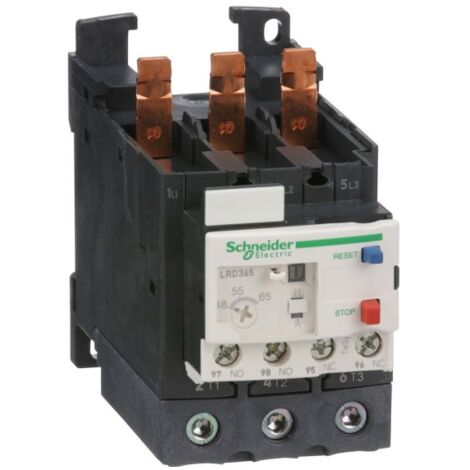

Relais thermique Telemecanique TeSys LRD 48-65A LRD365

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par AVB Negoce et 3 autres marchands

Ces articles peuvent vous intéresser !

Contacteur domestique LEGRAND CX³ - Silencieux - Bobine 230V - 2P 250V - 25A - Contact 2F - 1 module - GrisLEGRAND

Contacteur domestique LEGRAND CX³ - Silencieux - Bobine 230V - 2P 250V - 25A - Contact 2F - 1 module - Gris

741
79,95€
Hager – SFT240 inverseur de source monophasé 40A 2P – 230V avec position zéro – Installation rapide sur rail DIN – Sécurité renforcéeHAGER
N°1 des ventes

Hager – SFT240 inverseur de source monophasé 40A 2P – 230V avec position zéro – Installation rapide sur rail DIN – Sécurité renforcée

278
23,39€
Schneider Electric – Contacteur à clé 25A A9C21833 – Tripolaire 3no – 230/250V AC – Courant max 25A – Conforme CE et NFSCHNEIDER ELECTRIC

Schneider Electric – Contacteur à clé 25A A9C21833 – Tripolaire 3no – 230/250V AC – Courant max 25A – Conforme CE et NF

69
Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38SCHNEIDER ELECTRIC
N°1 des ventes

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

312
Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électriqueSCHNEIDER ELECTRIC
N°1 des ventes

Schneider Electric – Déclencheur à émission tension – Contact auxiliaire O/F – Compatible 100 à 415VCA et 110 à 130VCC – Bobine MX pour tableau électrique

13
35,36€
Legrand – Platine disjoncteur de branchement DRIVIA 13/18 – Dimensions 225x250x45mm – Plastique non traité pour environnement secLEGRAND
N°1 des ventes

Legrand – Platine disjoncteur de branchement DRIVIA 13/18 – Dimensions 225x250x45mm – Plastique non traité pour environnement sec

52
Hager – Inverseur de source monophasé 63A – 2 pôles – Tension AC 230V – Intensité max 63A – Aptitude au sectionnementHAGER

Hager – Inverseur de source monophasé 63A – 2 pôles – Tension AC 230V – Intensité max 63A – Aptitude au sectionnement

107
Contacteur de puissance Schneider TeSys D 3P AC-3 bobine 110VAC 50ASCHNEIDER ELECTRIC
24 options

Contacteur de puissance Schneider TeSys D 3P AC-3 bobine 110VAC 50A

79
Schneider Electric – Bloc de commande 13 modules – Intensité 90A – Classe II – Tenue au feu 750°C – Indice de protection IP40 – Résistance IK08SCHNEIDER ELECTRIC

Schneider Electric – Bloc de commande 13 modules – Intensité 90A – Classe II – Tenue au feu 750°C – Indice de protection IP40 – Résistance IK08

20
29,69€
Legrand – Déclencheur bipolaire 63A – Courbe de déclenchement C – Type de connexion à vis – Sectionneur pour protection électriqueLEGRAND
4 options

Legrand – Déclencheur bipolaire 63A – Courbe de déclenchement C – Type de connexion à vis – Sectionneur pour protection électrique

90
Livraison gratuite
Schneider Electric – A9S65263 – Interrupteur sectionneur bipolaire 2P 63A – Fixation rail DIN – Indication ON/OFF – Compatible auxiliaire A9A26924SCHNEIDER ELECTRIC

Schneider Electric – A9S65263 – Interrupteur sectionneur bipolaire 2P 63A – Fixation rail DIN – Indication ON/OFF – Compatible auxiliaire A9A26924

55
16,27€
Schneider Electric – Interrupteur sectionneur 4x63A 415VAC – 4 pôles AC-22A – Signalisation ON/OFF – A9S65463SCHNEIDER ELECTRIC

Schneider Electric – Interrupteur sectionneur 4x63A 415VAC – 4 pôles AC-22A – Signalisation ON/OFF – A9S65463

27
Sewosy – Gâche électrique à émission à encastrer – Contact stationnaire 12-24V AC/DC – Pour portes de résidences et halls – Varistance intégréeSEWOSY
5 options

Sewosy – Gâche électrique à émission à encastrer – Contact stationnaire 12-24V AC/DC – Pour portes de résidences et halls – Varistance intégrée

41
Gâche rupture 24 VDCSEWOSY
5 options

Gâche rupture 24 VDC

41
Gâche rupture 12 VDCSEWOSY
5 options

Gâche rupture 12 VDC

41
Hager Contacteur chauffe-eau jour / nuit - 25A - 2F - 230 V ETC225HAGER

Hager Contacteur chauffe-eau jour / nuit - 25A - 2F - 230 V ETC225

186
Livraison gratuite
Contacteur TeSys LC1D 3P AC3 440V 80 A bobine 110 V CA - LC1D80F7SCHNEIDER ELECTRIC
24 options

Contacteur TeSys LC1D 3P AC3 440V 80 A bobine 110 V CA - LC1D80F7

79
Finder – Relais temporisés modulaires 6 plages 0,1s à 24h – Montage sur rail 35mm – IP20 – Multitension avec technologie PWMFINDER

Finder – Relais temporisés modulaires 6 plages 0,1s à 24h – Montage sur rail 35mm – IP20 – Multitension avec technologie PWM

32
Schneider Electric – Disjoncteur unipolaire 16A courbe C – Installation peignable – Protection circuits électriques 230V – Réponse rapide surchargeSCHNEIDER ELECTRIC

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Installation peignable – Protection circuits électriques 230V – Réponse rapide surcharge

35
Schneider Electric – Capteur de mesure radiofréquences 600A – Tension 100-277V CA – Intensité 3P/3P+N – A9MEM1591SCHNEIDER ELECTRIC

Schneider Electric – Capteur de mesure radiofréquences 600A – Tension 100-277V CA – Intensité 3P/3P+N – A9MEM1591

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais de protection thermique TeSys LRD365 de Schneider Electric est conçu pour protéger les moteurs dans une plage de courant de 48 à 65 A. Il est adapté pour une utilisation avec les contacteurs TeSys LC1D50A et LC1D65A, offrant une protection efficace contre les surcharges thermiques et les déséquilibres de phase. Ce relais est léger et compact, mesurant 55 mm de large, et est équipé de fonctionnalités pratiques telles que des boutons de test et de réarmement manuels, ainsi qu'un réarmement automatique.

Spécifications techniques

  • Tension assignée d'emploi [Ue] : 690 V AC
  • Plage de réglage de la protection thermique : 48...65 A
  • Classe de déclenchement : 10A selon IEC 60947-4-1
  • Fréquence du réseau : 0...400 Hz
  • Courant thermique conventionnel dans l'air [Ith] : 5 A par circuit de signalisation
  • Température ambiante de fonctionnement : -20...60 °C
  • Dimensions : Hauteur 70 mm, Largeur 55 mm, Profondeur 123 mm
  • Poids : 0,375 kg
  • Couple de serrage : 1,7 Nm pour le circuit de commande, 5 Nm pour le circuit de puissance
  • Robustesse mécanique : Chocs 15 Gn pour 11 ms, Vibration 4 Gn
  • Rigidité diélectrique : 1,89 kV à 50 Hz

    • Compatibilité et accessoires

  • Compatible avec les contacteurs TeSys LC1D50A et LC1D65A
  • Fusible associé : 4 A gG pour le circuit de signalisation
  • Support de montage : Plaque avec accessoires spécifiques, rail avec accessoires spécifiques, sous le contacteur

    • Installation

  • Montage direct sur les bornes inférieures des contacteurs TeSys D
  • Connexions : bornes à vis pour le circuit de commande et connecteurs EverLink pour le circuit de puissance

    • Utilisation

  • Protection des moteurs de 30 kW à 400 V
  • Détection de déséquilibre de phase
  • Commandes manuelles avec boutons de test et de réarmement

    • Autres informations

  • Certifié selon diverses normes (IEC, UL, CSA, CCC, EAC) pour une utilisation en milieu maritime
  • Produit respectueux de l'environnement
  • Indicateur mécanique de fonctionnement
  • Compensation de température pour une bonne précision de la protection
  • Étanchéité climatique conforme à la norme IACS E10
  • Degré de protection : IP20 selon IEC 60529

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      123 mm
    • Largeur
      55 mm
    • Hauteur
      70 mm
    • Poids
      375 g

    Questions fréquentes

    Oui, ce dispositif est conçu pour résister à des vibrations jusqu'à 4 Gn et à des chocs de 15 Gn pendant 11 ms, ce qui le rend adapté à des environnements industriels exigeants.

    Ce dispositif intègre une fonction de détection des déséquilibres de phase, permettant d'interrompre le circuit en cas de déséquilibre, afin de protéger le moteur contre les dommages potentiels.

    Ce dispositif peut être monté directement sur les bornes inférieures des contacteurs compatibles, sur une plaque avec des accessoires spécifiques, ou sur un rail DIN avec des accessoires spécifiques.

    Réponses générées par IA à partir des informations vendeur
