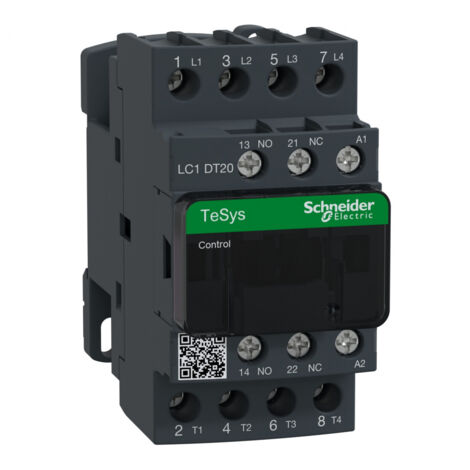

TeSys LC1D - contacteur - 4P - AC-1 440V - 20A - bobine 110Vca - LC1DT20F7

Name: TeSys LC1D - contacteur - 4P - AC-1 440V - 20A - bobine 110Vca - LC1DT20F7
Brand: SCHNEIDER ELECTRIC
SKU: LC1DT20F7
Availability: OutOfStock

Produit épuisé

Informations produit

Description

Complémentairestechnologie bobine : Sans module d'antiparasitage intégréplage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85...1,1 Uc opérationnel à 60 °C, CA 60 Hzconsommation moyenne à l'appel en VA : 70 VA à 20 °C (cos ϕ 0.75) 60 Hz70 VA à 20 °C (cos ϕ 0.75) 50 Hzconsommation moyenne au maintien en VA : 7.5 VA à 20 °C (cos ϕ 0.3) 60 Hz7 VA à 20 °C (cos ϕ 0.3) 50 Hzdissipation thermique : 2...3 W à 50/60 Hztype de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1fréquence circuit signalisation : 25 à 400 Hzcourant commuté minimum : 5 mA pour circuit de signalisationtension de commutation minimale : 17 V pour circuit de signalisationtemps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)résistance d'isolement : > 10 MΩ pour circuit de signalisation"

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Garantie
2 an(s)
Couleur
Gris
Indice de protection
IP20
Intensité courant
20 A

Questions fréquentes

La plage de tension de fonctionnement pour le circuit de commande est de 0,3 à 0,6 Uc pour la perte de niveau à 60 °C, et de 0,8 à 1,1 Uc en fonctionnement à 60 °C pour une fréquence de 50 Hz, ou de 0,85 à 1,1 Uc pour une fréquence de 60 Hz.

La consommation moyenne à l'appel est de 70 VA à 20 °C avec un cos ϕ de 0,75, que ce soit à 50 Hz ou 60 Hz. En maintien, elle est de 7 VA à 50 Hz et de 7,5 VA à 60 Hz avec un cos ϕ de 0,3.

Cet appareil est équipé de contacts auxiliaires mécaniquement branchés (1F+1O) conformes à la norme IEC 60947-5-1, ainsi que d'un contact miroir (1 O") conforme à la norme IEC 60947-4-1.

Réponses générées par IA à partir des informations vendeur

Conseil par

Comment installer un contacteur jour nuit

La désignation « jour nuit » vient du fait que le contacteur s’enclenche la nuit et se déclenche le jour. Cela permet de bénéficier de façon optimale de l’abonnement électrique heures pleines / heures creuses en alimentant le cumulus, énergivore, pendant les heures creuses. Voyons donc comment installer ce contacteur.
