Description générale

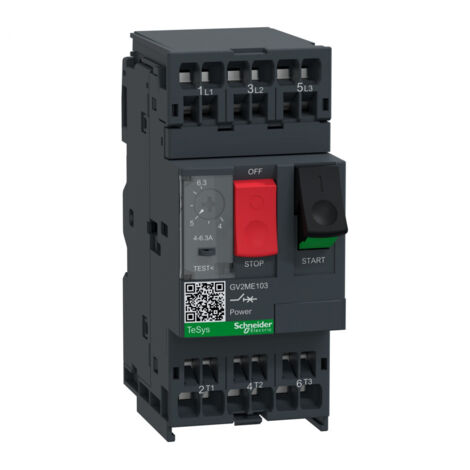

Le disjoncteur moteur TeSys GV2ME est un dispositif de protection conçu pour les moteurs électriques. Il est équipé d'un déclencheur magnéto-thermique et est adapté pour des courants allant de 4 à 6,3 A. Ce modèle est particulièrement efficace pour les applications AC-3, offrant une protection fiable contre les surcharges et les courts-circuits.Spécifications techniques
- Type de réseau : CA
- Nombre de pôles : 3P
- Fréquence réseau : 50/60 Hz
- Puissance moteur : 3 kW à 500 V CA, 2,2 kW à 400/415 V CA
- Pouvoir de coupure : 3 kA Icu à 690 V CA, 50/60 Hz
- Courant assigné d'emploi : 6,3 A
- Calibre du déclencheur : 4 à 6,3 A
- Courant de déclenchement magnétique : 78 A
- Tension assignée d'emploi : 690 V CA
- Tension assignée d'isolement : 690 V CA
- Courant thermique conventionnel : 6,3 A
- Tension assignée de tenue aux chocs : 6 kV
- Durée de vie mécanique : 100 000 cycles
- Durée de vie électrique : 100 000 cycles pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Poids : 0,28 kg
- Dimensions : 101 mm (hauteur) x 45 mm (largeur) x 78,2 mm (profondeur)
Compatibilité et accessoires
- Mode de fixation : Pincé sur rail DIN symétrique 35 mm ou vissé sur panneau (avec plaque adaptatrice)
- Mode de raccordement : Bornes à ressort pour 2 câbles de 1 à 6 mm² rigide et 1,5 à 4 mm² souple sans extrémité de câble
Installation
- Peut être monté dans toutes les positions
Utilisation
- Protection des moteurs électriques contre les surcharges et les courts-circuits
- Commande par bouton-poussoir
Autres informations
- Sensibilité à une perte de phase : Oui
- Aptitude au sectionnement : Oui
