Description générale

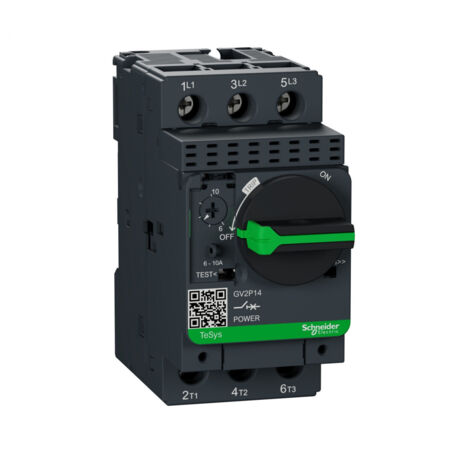

Le disjoncteur moteur GV2P14 de Schneider Electric est un dispositif magnéto-thermique conçu pour protéger vos moteurs électriques, qu'ils soient triphasés ou monophasés. Avec une plage de réglage de 6 à 10A, ce disjoncteur tripolaire est idéal pour des applications variées. Fabriqué en France, il est reconnu pour sa qualité et sa fiabilité. Il se fixe facilement sur un rail DIN et peut être installé dans une armoire électrique ou un coffret étanche.Spécifications techniques
- Plage de réglage thermique : 6 à 10A
- Type de déclencheur : Magnéto-thermique
- Puissance moteur : 3 kW à 400/415 V CA, 5 kW à 500 V CA, 5,5 kW à 690 V CA
- Pouvoir de coupure : 100 kA
- Dimensions : Hauteur 89 mm, Largeur 45 mm, Profondeur 97 mm
- Durée de vie électrique : 100000 cycles
- Durée de vie mécanique : 100000 cycles
- Couple de serrage : 1,7 N.m
- Type de réseau : CA
- Fréquence réseau : 50/60 Hz
Compatibilité et accessoires
La gamme TeSys propose de nombreux accessoires compatibles avec le disjoncteur GV2P14, permettant d'adapter le dispositif à diverses configurations et besoins.Installation
Le disjoncteur se fixe sur un rail DIN et peut être monté dans toutes les positions. Il est raccordé par des bornes à vis-étrier, adaptées à des câbles rigides ou souples.Utilisation
Ce disjoncteur est conçu pour protéger les moteurs électriques. Il peut être verrouillé en position "O" à l'aide de trois cadenas pour assurer la sécurité lors de l'entretien.Autres informations
- Connectique : bornes à ressorts, vis étriers
- Sensibilité à une perte de phase : Oui
- Tension assignée d'isolement : 690 V CA
- Tension assignée de tenue aux chocs : 6 kV
