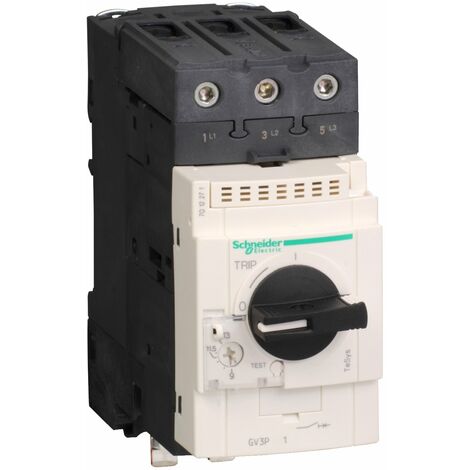

TeSys - disjoncteur moteur GV3 - 3P - 37A à 50A - Everlink BTR (1 bornier)

Produit similaire livré par
SNQ – Disjoncteur différentiel WIFI intelligent 40A – 3 modes de synchronisation – Télécommande smartphone – Matériau ignifuge PA66
SNQ – Disjoncteur différentiel WIFI intelligent 40A – 3 modes de synchronisation – Télécommande smartphone – Matériau ignifuge PA66
28,99 €1
Vendu par By Elec

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur moteur TeSys GV3 est conçu pour assurer la protection des moteurs électriques dans des applications industrielles. Il est disponible en version 3 pôles avec un courant nominal allant de 37A à 50A. Ce disjoncteur est adapté aux réseaux AC et est conforme aux normes IEC 60947-4-1 et IEC 60947-2.

Spécifications techniques

  • Type de réseau : CA
  • Fréquence réseau : 50/60 Hz
  • Puissance moteur : jusqu'à 45 kW à 690 V CA
  • Pouvoir de coupure : 100 kA
  • Courant assigné d'emploi : 50 A
  • Calibre du déclencheur : 37...50 A
  • Courant de déclenchement magnétique : 700 A
  • Tension assignée d'emploi : 690 V CA
  • Tension assignée d'isolement : 690 V CA
  • Courant thermique conventionnel : 50 A
  • Tension assignée de tenue aux chocs : 6 kV
  • Endurance mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles pour AC-3 à 440 V
  • Vitesse de commande maximale : 25 cycles/h
  • Poids : 0,96 kg
  • Dimensions : Hauteur 132 mm, Largeur 55 mm, Profondeur 136 mm

Compatibilité et accessoires

  • Code de compatibilité : GV3P
  • Mode de raccordement : Connecteurs à vis BTR EverLink pour câbles de 1 à 25 mm² (rigide et souple)
  • Couple de serrage : 5 N.m pour câble 25 mm², 8 N.m pour câble 35 mm²

Installation

  • Mode de fixation : Rail DIN symétrique 35 mm
  • Position de montage : Toutes positions
  • Panneau : Vissé (avec 3 x vis M4)

Utilisation

  • Type de commande : Bouton rotatif
  • Service assigné : Continu
  • Sensibilité à une perte de phase : Oui
  • Autres informations

  • Conforme à IEC 60947-4-1 et IEC 60947-2
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      1.55 cm
    • Largeur
      55 mm
    • Hauteur
      132 mm
    • Poids
      960 g

    Questions fréquentes

    Ce disjoncteur peut supporter une puissance maximale allant jusqu'à 45 kW pour un moteur à 690 V CA.

    Le pouvoir de coupure de ce disjoncteur est de 100 kA.

    La plage de courant assigné d'emploi pour ce disjoncteur est de 37 A à 50 A.

    Réponses générées par IA à partir des informations vendeur
