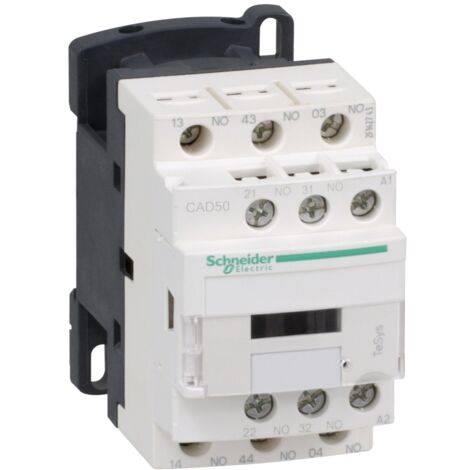

Contacteur auxiliaire 5P - 10A - 5NO - Schneider CAD50P7

Ce contacteur de puissance 5P fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys CAD50 . Cette gamme de contacteurs auxiliaires vous permet de contrôler vos récepteurs jusqu'à 65A et d'ajouter de l'automatisme dans vos circuits de commande.

De calibre 10A, il intègre des contacts 5NO (contacts normalement ouverts) et fonctionne sur un circuit de commande 230Vca (courant alternatif).

Ce contacteur CAD50 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Les blocs de contacts auxiliaires compatibles avec le Schneider CAD50P7

• Bloc auxiliaire 1NO+1NF LA1KN11
• Bloc auxiliaire 2NO LA1KN20
• Bloc auxiliaire 2NF LA1KN02
• Bloc auxiliaire 2NO+2NF LA1KN22
• Bloc auxiliaire 1NO+3NF LA1KN13
• Bloc auxiliaire 4NO LA1KN40
• Bloc auxiliaire 4NF LA1KN04
• Bloc auxiliaire 3NO+1NF LA1KN31

Caractéristiques principales du Contacteur auxiliaire Schneider CAD50P7 :

• Gamme : TeSys

• Nom du produit : TeSys CAD

• Type de produit ou équipement : Relais inverseur pour VMC

• Nom de l'appareil : CAD

• application du contacteur : Télécommande

• Complémentaires Catégorie d'emploi : DC-13AC-15AC-14

• composition des pôles : 5 NO

• [Ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 230 V CA 50/60 Hz

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• [Ith] courant thermique conventionnel : 10 A à <60 °C

• pouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1

• [Icw] courant assigné de courte durée admissible : 100 A - 1s120 A - 500 ms140 A - 100 ms

• calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1

• [Ui] tension assignée d'isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1

• Support de montage : PlatineRail

• mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble

• couple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• Temps de fonctionnement : 12?22 ms excitation bobine + fermeture "F"4?12 ms désexcitation bobine + ouverture "F"

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 180 cyc/mn

• puissance d'appel en VA : 70 VA 50 Hz (à 20 °C)

• consommation moyenne au maintien en VA : 8 VA 50 Hz (à 20 °C)

• tension de commutation minimale : 17 V

• courant commuté minimum : 5 mA

• temps de non-chevauchement : 1.5 ms on energisation between NC and NO contact1.5 ms on de-energisation between NC and NO contact

• résistance d'isolement : > 10 M?

• Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6

• Hauteur : 77 mm

• Largeur : 45 mm

• Profondeur : 84 mm

• Poids du produit : 0,58 kg
