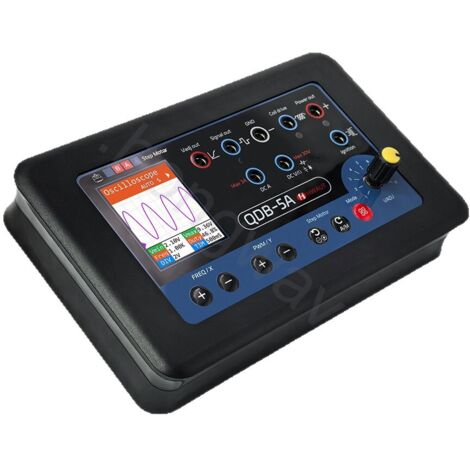

Testeur Universel pour Circuits Automobile et Électronique - QDB-5A : Générateur de Signal PWM, Driver Moteur Pas-à-Pas, Testeur de Bobine d'Allumage, Multimètre Numérique et Oscilloscope Basique - Al

Atelier, garage ou laboratoire d'électronique ? Le QDB-5A est votre compagnon polyvalent et puissant pour tester, diagnostiquer et alimenter une large gamme de composants électroniques et systèmes automobiles. Conçu pour les techniciens, ingénieurs et passionnés exigeants, cet appareil combine plusieurs outils essentiels en un seul boîtier compact et robuste.

Fonctionnalités principales de votre atelier de poche :

• Générateur de Signal PWM Haute Précision :

  • Générez des signaux PWM (Modulation de Largeur d'Impulsion) pour tester des contrôleurs, des variateurs de LED ou des actionneurs.

  • Réglage fin de la fréquence (1 Hz à 100 kHz) et du cycle de service (0% à 100%).

  • Courant de sortie réglable jusqu'à 1.5A via la sortie VADJ, parfait pour simuler des signaux de capteurs ou piloter de petites charges.

• Driver de Moteur Pas-à-Pas Puissant :

  • Testez et faites fonctionner directement des moteurs pas-à-pas bipolaires ou unipolaires.

  • Capacité de sortie élevée jusqu'à 15A (courant maximum), suffisante pour la majorité des moteurs de petite et moyenne puissance.

  • Idéal pour vérifier le bon fonctionnement d'un moteur avant installation ou pour des prototypes.

• Testeur de Bobines d'Allumage et Circuits Haute Tension :

  • Vérifiez rapidement l'intégrité et la performance des bobines d'allumage, des bougies et des circuits d'allumage des véhicules.

  • Génère une étincelle de test pour un diagnostic visuel et rapide.

• Multimètre Numérique Intégré :

  • Mesurez la tension continue (DC 0-30V) et la résistance (0-1 MΩ) directement sur l'appareil pour un contrôle rapide sans outil supplémentaire.

• Source d'Alimentation Réglable & Oscilloscope Basique :

  • Alimentation DC réglable en entrée (9-26V) pour s'adapter à différentes sources (batterie 12V, alimentation secteur).

  • Sortie principale jusqu'à 2.5A pour alimenter ou tester des circuits.

  • Fonction de visualisation de base des formes d'onde pour observer le signal PWM généré.

Caractéristiques techniques et conception :

• Alimentation d'entrée : Large plage de 9V à 26V DC (compatible avec les batteries 12V automobile).

• Sorties :

  • Sortie principale : Courant max 2.5A.

  • Sortie VADJ réglable : Courant max 1.5A.

  • Driver Moteur Pas-à-Pas : Courant de sortie max 15A.

• Multimètre : Mesure DC 0-30V / Résistance 0-1 MΩ.

• Générateur PWM : Fréquence 1-100 kHz / Cycle de service 0-100%.

• Dimensions compactes : 157 x 98 x 30 mm - Poids léger : ~0.4 kg. Parfait pour la mobilité.

• Affichage : Écran numérique LCD pour les paramètres et les mesures.

Applications idéales :

• Diagnostic automobile : Test de bobines d'allumage, capteurs, simulateur de signaux pour le dépannage.

• Réparation électronique : Test de circuits, de moteurs pas-à-pas (imprimantes 3D, CNC), génération de signaux de test.

• Prototypage et développement : Alimentation et pilotage de composants lors de la conception.

• Enseignement et formation : Outil pédagogique pour comprendre le PWM, les moteurs pas-à-pas et l'électronique de puissance.

⚠️ Avertissement de sécurité et prérequis :
Cet appareil est un outil de test et de diagnostic pour utilisateurs avertis ayant des connaissances en électronique et en électricité.

• Une connaissance des circuits testés est nécessaire.

• Respectez toujours les polarités et les plages de courant/tension spécifiées pour éviter tout dommage à l'appareil ou au composant testé.

• Ne convient pas aux débutants complets sans supervision.
