A9c33811 Schneider - Télérupteur à Commande Centralisée 1no 16a - 230vca - Acti9 Itlc

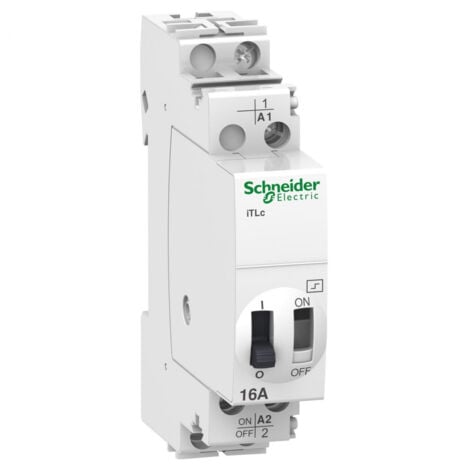

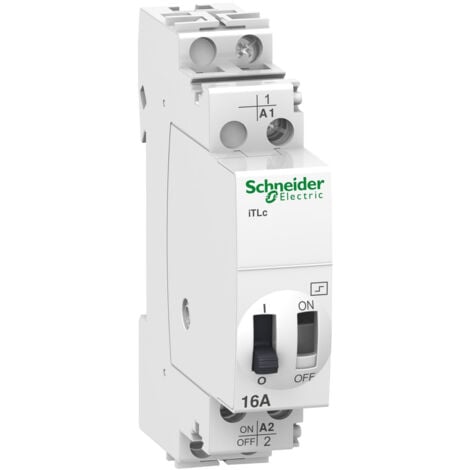

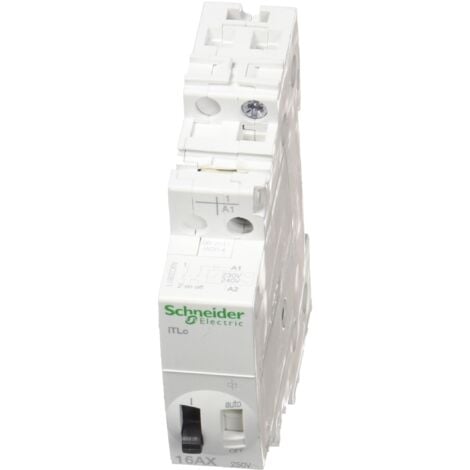

Télérupteur Acti9 iTLc 1 pôle tension 230Vca - Schneider Electric A9C33811

Le télérupteur est utilisé, le plus souvent pour un usage domestique, pour la commande de plusieurs points d'éclairages avec des boutons poussoirs. A la différence d'un contacteur la tension aux bornes de la bobine n'a pas besoin d'être maintenue, une impulsion suffit.

Le télérupteur unipolaire A9C33811 de la gamme Acti9 iTLc du fabriquant Schneider Electric affiche une tension de commande aux bornes de la bobine de 230Vca avec contacts 1NO.

Comme pour un contacteur ou un relais, la norme NF C 15-100 impose lors du câblage d'un télérupteur (peut importe la marque Schneider, Legrand, Hagër...) la bobine doit être protégée par un disjoncteur 2A.

Ce qui différencie le télérupteur A9C33811 Schneider des autres :

• Fabriqué en Belgique
• Tension 230Vca
• Contact 1NO
• Certifié NF
• Largeur 1 module

Caractéristiques principales du Télérupteur à commande centralisée Schneider A9C33811 :

• Gamme : Acti 9

• Nom du produit : Acti 9 iTL

• Type de produit ou équipement : Télérupteur

• Nom de l'appareil : ITLc

• Application : Commande centralisée

• Pôles : 1P

• composition des pôles : 1 "F"

• [In] courant assigné d'emploi : 16 A

• Type de réseau : CA

• tension circuit de commande : 230...240 V CA 50/60 Hz

• Complémentaires Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 250 V CA 50/60 Hz

• Type de commande : Déconnexion de la bobineCommande manuelle et à distance

• type de signal de commande : Impulsion

• fréquence de commutation : 100 commutations/jour5 commutations/minute

• Durée de l'impulsion : 50 ms?1 s

• type de commande à distance : Bouton-poussoir

• Indication de tension : Indication ON/OFF

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Pas de 9 mm : 2

• Hauteur : 84 mm

• Largeur : 18 mm

• Profondeur : 60 mm

• Endurance électrique : AC-21: 200000 cycleAC-22: 100000 cycle

• mode de raccordement : Télécommande: borne du type à cage 1 câble(s) 0,5?4 mm² rigideTélécommande: borne du type à cage 1 câble(s) 0,5?4 mm² rigide avec extrémité de câbleTélécommande: borne du type à cage 1 câble(s) 1?4 mm² soupleTélécommande: borne du type à cage 1 câble(s) 1?4 mm² flexible avec emboutCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² rigideCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² rigide avec extrémité de câbleCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² soupleCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² flexible avec embout

• Longueur de dénudage des fils : 11 mm

• couple de serrage : 1 N.m

• Compatibilité de gamme : Acti 9 iATL4Acti 9 iATLsActi 9 iATLzActi 9 iETL iTL 16Acti 9 iATLc+cActi 9 iATL24
