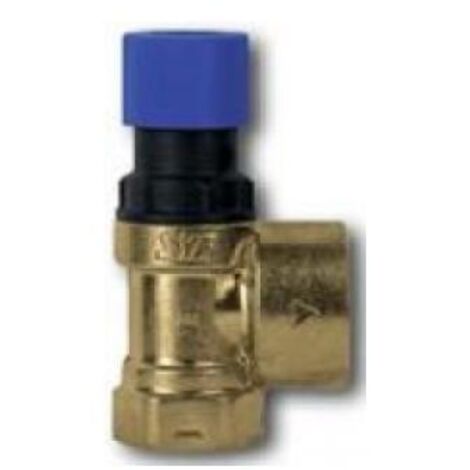

SYR Membran-Sicherheitsventil 2115 DN 20 8bar rohgelb, 2115.20.001
Das Membran-Sicherheitsventil 2115 dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200 und 4753, Teil 1 und TRD 721. Die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen. Zusätzlich kann das Membran-Sicherheitsventil 2115 zur Absicherung von Anlagen nach AD-Merkblatt A2 mit Medien nach angegebener Spezifikation eingesetzt werden. Die Abblaseleistung lässt sich aus den in der Tabelle aufgeführten Werten ersetzen. Der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plombenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem höchstzulässigen Betriebsdruck der abzusichernden Anlage liegt. Das Membran-Sicherheitsventil 2115 ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt. Es ist über den Drehgriff anlüftbar. Technische Daten: Betriebstemperatur: max. 110 °C Anschlussgröße: DN 20 Ansprechdruck: 8 bar Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
Das Membran-Sicherheitsventil 2115 dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200 und 4753, Teil 1 und TRD 721. Die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen. Zusätzlich kann das Membran-Sicherheitsventil 2115 zur Absicherung von Anlagen nach AD-Merkblatt A2 mit Medien nach angegebener Spezifikation eingesetzt werden. Die Abblaseleistung lässt sich aus den in der Tabelle aufgeführten Werten ersetzen. Der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plombenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem höchstzulässigen Betriebsdruck der abzusichernden Anlage liegt. Das Membran-Sicherheitsventil 2115 ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt. Es ist über den Drehgriff anlüftbar. Technische Daten: Betriebstemperatur: max. 110 °C Anschlussgröße: DN 20 Ansprechdruck: 8 bar Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
Caractéristiques
- MarqueSYR
- Longueur98 mm
- Largeur63 mm
- Hauteur50 mm
- MatièresLaiton
Questions fréquentes
Cet équipement est conçu pour un ansprechdruck (pression de déclenchement) de 8 bars, ce qui signifie qu'il protège les systèmes en empêchant la pression de dépasser cette limite.
L'installation optimale se fait avec l'axe principal en position verticale et le raccord d'entrée orienté vers le bas.
Cet équipement est compatible avec l'eau ainsi que des liquides neutres et non adhésifs, conformément aux spécifications techniques.
