Support poutre invisible 70 x 120 mm pour fixation invisible -

Produit similaire livré par
Kotarbau – Lot de 10 sabots de poutre 60 mm en acier galvanisé – Connecteurs robustes pour structures bois et béton – Charge max 19,6 kN
Kotarbau – Lot de 10 sabots de poutre 60 mm en acier galvanisé – Connecteurs robustes pour structures bois et béton – Charge max 19,6 kN
38,29 €
Vendu par Wovar

Ces articles peuvent vous intéresser !

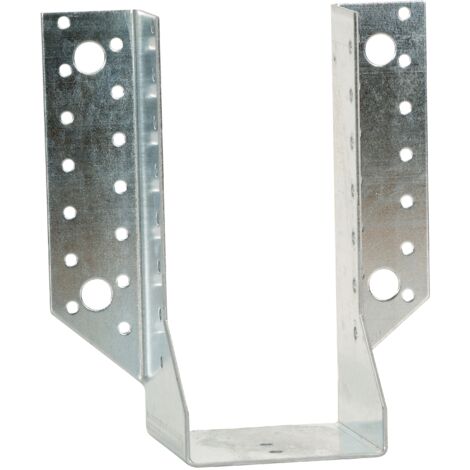

Sabot ailes extérieur acier galva SLE T380 76x152x60 SimpsonSIMPSON STRONG TIE
6 options
N°1 des ventes

Sabot ailes extérieur acier galva SLE T380 76x152x60 Simpson

246
2,59€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

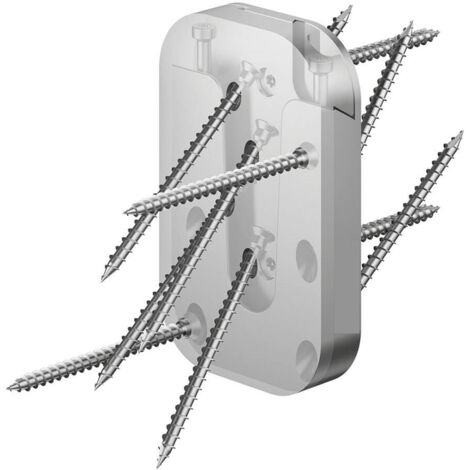

Vous souhaitez connecter des poutres ensemble sans utiliser de matériel de fixation visible ? Les supports de poutre invisibles Wovar 70 x 120 mm sont la solution idéale. Conçus pour des poutres d'une largeur minimale de 80 mm et d'une hauteur minimale de 140 mm, ces supports assurent une finition esthétique et professionnelle, rendant le système de suspension invisible une fois le montage terminé.

Spécifications techniques

  • Dimensions : 70 x 120 mm
  • Largeur minimale des poutres : 80 mm
  • Hauteur minimale des poutres : 140 mm
  • Vis fournies : 2 vis de 4,2 x 26 mm et 18 vis de 4,0 x 60 mm
  • Capacité de charge :
    • F1 / charge vers le bas : 2134 kg
    • F2 / charge latérale : 515 kg
    • F3 / charge poutre principale : 550 kg
    • F4 / charge vis : 500 kg
  • Installation

    Les supports invisibles se composent d'un système en deux parties : une partie mâle et une partie femelle. Pour les installer :
    • Fraisez l'épaisseur des plaques sur les deux poutres à connecter.
    • Vissez la tôle sur la première poutre.
    • Fixez l'autre partie sur la traverse.
    • Glissez les deux poutres l'une dans l'autre pour un assemblage solide.
    Il est recommandé de fraiser les poutres d'environ 9 mm pour un résultat optimal.

    Utilisation

    Le support de poutre invisible est conçu pour être monté uniquement sur du bois. Pour un raccordement à un mur en béton, il est nécessaire de fixer d'abord une poutre au mur à l'aide d'un goujon d'ancrage ou d'une cheville pour châssis. La poutre fixée au mur doit avoir une épaisseur d'au moins 40 mm pour permettre l'utilisation des vis de 26 mm.

    Caractéristiques

    • Marque
      WOVAR
    • Longueur
      31 cm
    • Largeur
      9 cm
    • Hauteur
      14 cm
    • Matières
      Bois
