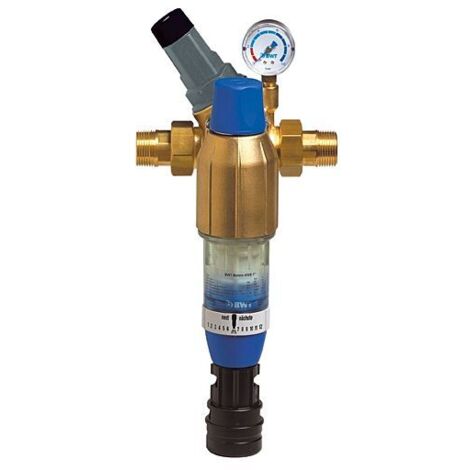

BWT Bolero HWS Station d'eau domestique, Filtre à rétrolavage 2 pouces avec réducteur de pression, 10373

BWT Bolero HWS Station d',eau domestique, Filtre à rétrolavage 2 pouces avec réducteur de pression, 10373

Contenu de la livraison - Bolero HWS Station d',eau domestique :

Bolero HWS 1 Station d’eau domestique avec raccord avec réducteur de pression pour l’installation dans les systèmes d’eau potable et d’eau sanitaire. Pour la protection contre les dysfonctionnements et les dommages de corrosion dus à des particules étrangères telles que des particules de rouille, des copeaux, du sable, du chanvre, etc.. Le filtre ne peut pas être utilisé pour la filtration de particules de plus de 2mm de diamètre, d’eau de process, d’eau de refroidissement pour les refroidissements en continu et d’eaux de circuit traitées chimiquement. Le filtre ne convient pas à toutes les graisses, solvants, savons et autres milieux lubrifiants. Il ne convient pas non plus à la séparation des substances hydrosolubles.

Contenu de la livraison - Bolero HWS Station d',eau domestique :

L',eau brute s',écoule par l',entrée d',eau brute dans le filtre et de là, de l',intérieur vers l',extérieur, à travers l',élément filtrant jusqu',à la sortie d',eau claire. Les particules étrangères >, 90 μm sont retenues à l',intérieur du tissu filtrant. L',élément filtrant doit être nettoyé à intervalles réguliers par un rétrolavage. Le bouton rotatif est équipé d',un limiteur de couple. En cas de rotation trop forte, un cliquet saute et empêche ainsi d',endommager le système de fermeture. Lors du rétrolavage, l',ouverture de raccordement des eaux usées et l',élément de rétrolavage sont mis en rotation en tournant le bouton rotatif. Les particules adhérant au tissu filtrant sont ainsi aspirées et rincées. Le réducteur de pression maintient la pression aval réglée à peu près constante, même si la pression amont fluctue. Une pression uniforme et pas trop élevée protège les robinets et les appareils de l',ensemble de l',installation d',eau domestique.

Contenu de la livraison - Bolero HWS Station d',eau domestique :

Respecter les prescriptions d',installation locales, les directives générales, les conditions d',hygiène générales et les données techniques. Pour la quantité d',eau de rinçage générée, l',installation d',eaux usées doit être réalisée au moins en DN 40. Le filtre a un raccordement HT en DN 50. Attention : le lieu d',installation doit être protégé du gel et les influences perturbatrices telles que les vapeurs de solvants, le fioul de chauffage, les lessives, les produits chimiques de toutes sortes, le rayonnement UV et les sources de chaleur supérieures à 40 °C doivent être évitées.

• Raccordement: Modul
• Diamètre nominal du raccordement: (Texte): 50 DN
• Débit à Δp = 0,2 bar: 11 m³/h
• Débit à Δp = 0,5 bar: (Text): 16,5 m³/h
• Pression de sortie après le détendeur: 2 - 6 bar
• Largeur de passage, inférieure / supérieure: (Text): 90 / 110 μm
• Pression nominale (PN): 16 bar
• Température de l',eau / ambiante, min./max.: 5 - 30 / 5 - 40 °C
• Longueur hors tout sans vissage (A): 125 mm
• Longueur avec vissage (B): 260 mm
• Hauteur totale (C): 550 mm
• Distance minimale entre le centre du tube et le sol (D): 670 mm
• Raccordement HT, diamètre (E): 50
• Filetage écrou-raccord: (Texte) : G 2 1/4",
• Poids en ordre de marche, env.: 9,8 kg

Contenu de la livraison - Bolero HWS Station d',eau domestique :

• Tête en laiton
• Module de raccordement ou pièce de raccordement à 4 trous avec raccords et joints d',étanchéité
• Cylindre transparent avec élément filtrant
• Bague de date pour régler la prochaine date de rétrolavage
• Raccord HT pour eau de rinçage
• Bouton rotatif pour le rétrolavage
• Manomètre de contre-pression
• Capuchon à ressort
• Affichage de la valeur de réglage de la contre-pression
• Vis de blocage
• Bouton rotatif pour réducteur de pression
