Sortie de caisson 60° / Ø12 mm - Tige hexa - double cardan ZF D596MB

Produit similaire livré par
SOMFY 9012485 - Attache rigide Clicksur 2 maillons lame 8mm pour volet roulant - Pour tube ZF
SOMFY 9012485 - Attache rigide Clicksur 2 maillons lame 8mm pour volet roulant - Pour tube ZF
7,90 €
36
Vendu par Avosdim

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Votre volet manivelle est cassé, trouvez dans nos pièces détachées pour volet roulant cette sortie de caisson double cardans et réparez le sans attendre !

Sortie caisson double cardan ZF D596MB pour volet roulant treuil / manivelle

Ce modèle de sortie caisson double cardan ZF D596MB dispose d'une tige d'entrainement recoupable longue de 355 mm ! Idéal pour les murs épais !

Le double cardan est idéalement prévu pour être positionné à la verticale sur les coffres rénovation, tige d'entrainement en angle droit vis à vis de la sortie.

Caractéristiques :

  • Type de produit : Sortie caisson double cardan pour volet roulant treuil / manivelle
  • Utilité : Quand le cardan se casse, la sortie de caisson permet de remettre à neuf toutes les pièces mécaniques.
  • Compatibilité : Compatible manivelle ronde Ø 12 mm.
  • Coloris : Blanc
  • Matière :
    • Platine: Polyamide teintée masse.
    • Tige: acier zingué passive.
    • Cardan: acier revêtu polyester.
  • Conditionnement : à l'unité

Contenu du colis :

  • La sortie caisson*.
  • La visserie (4 vis Ø 3.9 mm longueur 19 mm + 1 vis avec rondelle M5 pour liaison sur la tringle).

* La sortie de caisson D596MB par Zurfluh Feller comprend :

  • Les cardans dont un à l'avant qui accueille la tringle de manivelle ronde Ø 12 mm (manivelle non fournie).

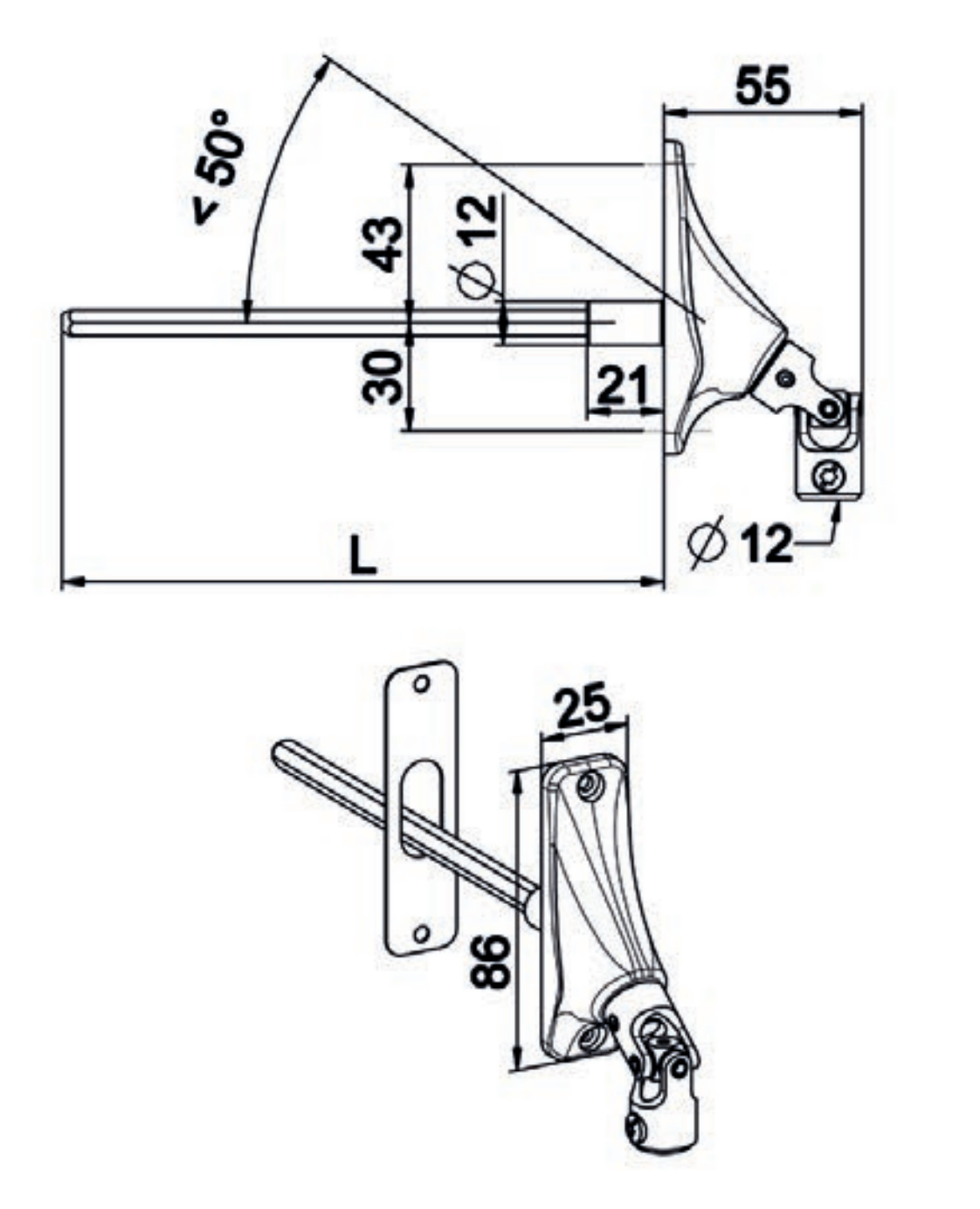

  • La platine du cardan et son manchon d'étanchéité. Elle se visse sur le coffre, à la verticale. De forme rectangulaire 25 x 86 mm.
  • La tige d'entrainement hexagonale ø7 mm est longue de 355 mm, particulièrement idéale pour les murs épais. Elle rejoint le treuil dans le coffre.
  • La visserie (liaison vis TF ø5 mm + 2 vis TC ø4 mm).

Angle de sortie manoeuvre possible variant de 0 (horizontal) à 50° (vertical).


Caractéristiques

  • Marque
    AVOSDIM
  • Quantité par pack
    1
  • Diamètre intérieur
    12 mm
  • Hauteur
    8.6 cm
  • Longueur
    35.5 cm

Avis clients

Eemmanuel
Publié le 01/08/2019, France

bonjour j ai reçu mon sortie de caisson très très rapide la livraison mais le seul couac vous m avez livrer avec un carre de 8 mm donc pas top je ne peut le monter je vais faire usiner le carre de 8 part 6 mm comme je voulais pour ma première commande sur ce site je suis un peut déçu

MClient ManoMano
Publié le 09/08/2017, France

désolé mais je ne sais pas bien écrire la langue français vu mes origine italien si non tout c'est que je peux dire de ce magasin c'est que je l'adore car vende du très bons materiels

BBruno
Publié le 10/02/2025, France

Les pièces sont conformes à leur description et ont permis de pouvoir à nouveau monter et descendre les deux volets roulants

TTran
Publié le 01/05/2023, France

Pas le bon modèle pour mes besoins

MClient ManoMano
Publié le 05/03/2019, France

Le produit a servi à remplacer, l'ancien usagé, avec succès.

Ppascal
Publié le 20/03/2023, France

Bon produit correspond à mon attentes
