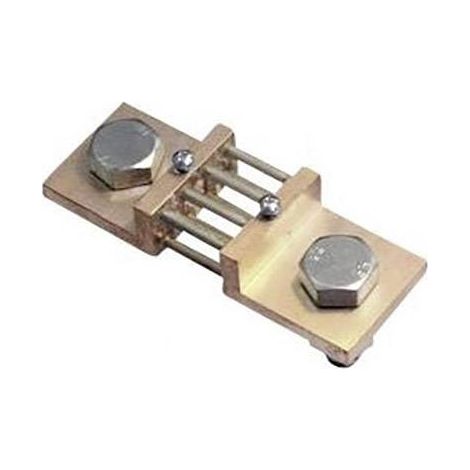

Shunt de 60 mV B2 500 A / 60 mV Lumel B2 500A/60mV S854361

description

Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.

traits

Type B sans socle d'isolation.

fabricant et numéro du fabricant

LumelB2 060500AB01B2M0

données techniques

• Chute de tension: 60 mV
• Courant de mesure: 500 A
• Hauteur: 30 mm
• Largeur: 40 mm
• Longueur: 145 mm
• Poids: 0.85 kg

informations supplémentaires

Shunt de 60 mV B2 500 A / 60 mV

Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.

Équipement :
Type B sans socle d'isolation.

Données techniques :
Catégorie de précision : 0.2 · Chute de tension : 60 mV · Chute de tension (num) : 60 mV · Connexion : Borne à vis · Connexions : Bornes à vis · Courant primaire : 500 A · Dimensions produit, hauteur : 30 mm · Dimensions produit, largeur : 40 mm · Longueur : 145 mm · Poids : 0.85 kg · Type : B · Type (type fabricant) : B2 500A/60MV · Type d'appareils de mesure à encastrer (catégorisation) : Shunt de mesure · Type de fixation : Vis
