Description générale

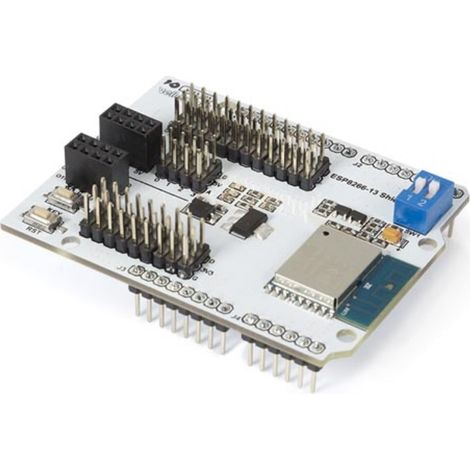

Le Shield ESP-WROOM-02 pour Arduino est une solution plug-and-play intégrant un module ESP8266 présoudé et une alimentation. Il permet une utilisation immédiate en mode commande AT ou le téléchargement de différents firmwares, tels que NodeMCU. Les 40 broches GPIO sont accessibles via des connecteurs femelles, facilitant ainsi les connexions.Spécifications techniques
- Dimensions : 12 cm (largeur) x 7.5 cm (hauteur) x 7.5 cm (profondeur)
- Poids : 14 g
- Standards sans fil : Wi-Fi 802.11 b/g/n
- Modes supportés : STA/AP
- Protocole : TCP/IP avec socket simple
- Support des serveurs et clients TCP/UDP standard
- Débit en bauds configurable : 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
- Bits de données supportés : 5/6/7/8 bits
- Bits d'arrêt supportés : 1/2 bits
- Chips : ESP8266
- Consommation : 70 mA en fonctionnement continu (200 mA max.), < 200 µA en mode veille
- Vitesse de transmission : 110–460800 bps
- Humidité de fonctionnement : 10 %–90 %, non condensant
- Température de fonctionnement : -10 °C à 70 °C
Compatibilité et accessoires
- Compatible avec Arduino Uno et Mega
- Brochage Arduino : 2/3/4/5/6/7/8/9/10/11/12/13
- Brochage GPIO ESP8266 : 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/UART TX/UART RX
- Interrupteur DIP à deux pôles pour basculer entre Arduino et ESP-WROOM-02/ESP8266
