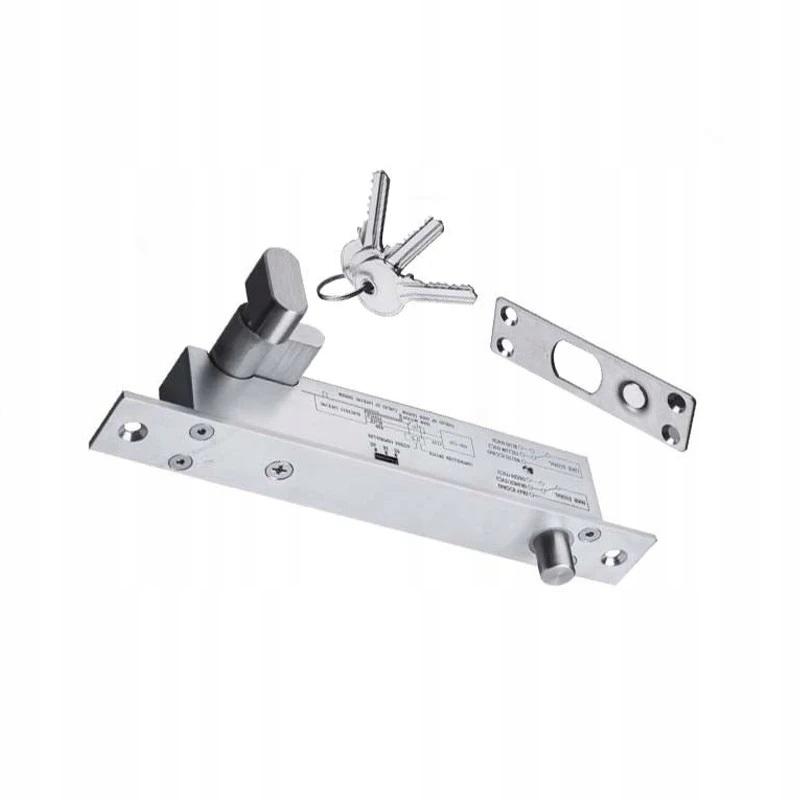

Serrure à goupille électrique avec insert SL-210SD

Serrure à goupilles électrique avec insert Linbox

Description

Les serrures à goupilles électriques Linbox constituent une alternative aux gâches électriques couramment utilisées dans les systèmes de contrôle d'accès, ou un complément à celles-ci dans les passages nécessitant une sécurité électromécanique renforcée. Une serrure à goupilles électrique se compose d'un actionneur contenant un électroaimant qui, sous l'effet d'une tension appliquée, pousse ou rétracte une goupille mobile (selon le type de serrure). L'élément principal est monté dans ou sur le cadre de la porte. La goupille mobile s'engage dans un trou prévu à cet effet dans le vantail, bloquant ainsi son ouverture. Selon le modèle de serrure électrique, la charge maximale admissible sur la porte avant rupture de la goupille est de 800 ou 1000 kg. Les serrures à goupilles électriques sont disponibles en version standard (NF - porte fermée hors tension) et en version réversible (NO - porte ouverte hors tension, verrouillée après application de la tension). Des supports de montage supplémentaires en forme de « S » et de « U » permettent le montage en applique de la serrure électrique ou son utilisation pour la sécurisation de portes vitrées. La serrure à goupilles électriques est équipée d'un système de fermeture automatique. Si la porte n'est pas ouverte physiquement après l'activation du signal de commande et le relâchement de la serrure électrique, elle se verrouille automatiquement environ 5 à 9 secondes après la fin de l'impulsion de commande. La serrure électrique est équipée d'un contact NO, qui peut être utilisé dans un système de contrôle d'accès pour indiquer la position de la porte contrôlée. Le contact reste fermé si le vantail est directement dans le cadre (la plaque aimantée se trouve sous la serrure électrique ; le signal est indépendant de la tension). Ceci permet de transmettre des informations, par exemple à un système d'alarme, indiquant l'état de la porte.

Temporisation

La serrure électrique permet de régler une temporisation avant le verrouillage de la porte. Ce délai se règle à l'aide des micro-interrupteurs situés sur le boîtier de la serrure. Réglages possibles : 0 / 3 / 6 secondes après la fermeture physique de la porte.

Spécifications

Type de serrure électrique NF (standard, porte fermée hors tension)

Max. Pression de porte 1000 kg

Alimentation 12 V CC

Consommation de courant - fonctionnement (consommation instantanée) 900 mA

Consommation de courant - veille, verrou déverrouillé : 130 mA, verrou verrouillé : 20 mA

Temporisation 0, 3, 6 secondes

Verrouillage automatique env. 5 secondes

Indication d'état de la porte : Oui (contact NO, capacité de charge 200 mA à 24 V CC)

Dimensions de la serrure électrique

210 x 25 x 42 mm

Dimensions de la plaque de montage : 90 x 25 x 2 mm (distance du bord de la serrure au centre du cylindre) ; 20,5 mm (23,5 mm avec la bande de montage)

Insert de cylindre, 38/38 avec bouton, nickelé, 3 clés incluses

Température de fonctionnement : -10 à +55 °C

Humidité relative ambiante : 0 à 90 % (sans condensation)
