Description générale

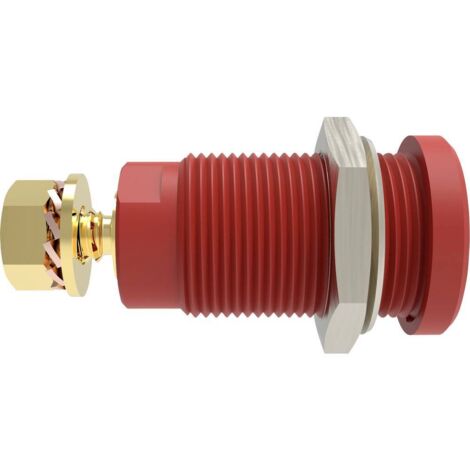

La prise encastrée de sécurité Schützinger DI SEB 9424 Au / RT est conçue pour une utilisation sécurisée jusqu'à 1000 V, idéale pour le réajustement de prises anciennes de 4 mm. Elle est équipée d'une embase femelle de sécurité et est disponible en versions avec surface nickelée ou dorée.Spécifications techniques
- Couleur : rouge
- Diamètre de la douille : 4 mm
- Connecteur 1 : femelle
- Raccord 2 : vis
- Modèle : programme de sécurité 4 mm
- Pièces de contact : dorées
- Pièces isolantes : PA 6.6 (polyamide) UL94 - V2
- Trou de montage : 12.2 mm
- Connexion : écrou M4 x 0,7
- Résistance de passage : 7 mΩ / 5 mΩ
- Tension de mesure : 1500 V DC, 1000 V CAT III, 600 V CAT IV
- Courant nominal : 32 A
- Température de fonctionnement : -25°C à +80 °C
- Couple de serrage de l'écrou de fixation : 45 Ncm
- Couple de serrage de l'écrou M4 : 100 Ncm
- Forme du connecteur : droit
- Type de filetage : écrou M4 x 0,7
- Type d’isolation : entièrement isolé
Installation
- Installation dans les panneaux avant d'une épaisseur maximale de 3 mm
- Fixation à l'aide d'un écrou hexagonal M12 x 0,75 et d'une rondelle élastique
- Trou de montage Ø 12,2 + 0,1 mm
