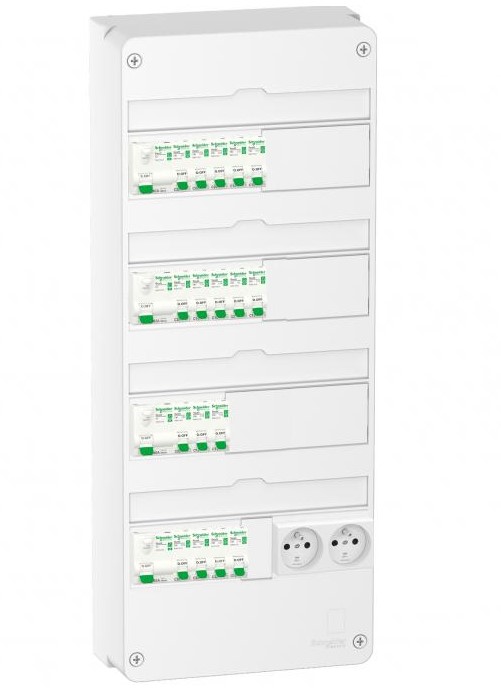

Schneider - Tableau u00e9lectrique pru00e9-u00e9quipu00e9 et pru00e9-cu00e2blu00e9 pour T4/5 - Ru00e9si9 - 13 modules - 4 Rangu00e9es - XE - Ru00e9f : SCHT4R4ID

Découvrez nos tableaux électriques Resi9 de chez Schneider Electric ! Les produits Resi9 sont faciles à installer et assurent une sécurité optimale tant au niveau de vos installations, de vos équipements électroménagers ou des personnes vivant sous votre toit. Resi9 c’est la simplicité d’un tableau électrique unique et personnalisable qui s’adapte à toutes les configurations, en rénovation comme en neuf.

n

nn

n

• n
• nnn

  Optez pour une solution clé en main, simples, efficaces et flexibles, nos tableaux montés câblés sont déjà configurés par nos soins et sont rapides à installer. Basés sur une technologie embrochable (XE), par la suite vous pourrez enrichir votre installation et la faire évoluer avec d'autres produits de ces gammes.

  n

  La pose s'effectue en saillie, le tableau est destiné à un logement de type 4 ou 5.

  n

  La réserve (espace disponible) de ce tableau électrique est de 22 Modules (45% d'espace disponible).

  n

  + Cordon de environ 70cm en VK16mm² pour branchement à la platine DB (Fournis).

  n

  Pose avec GTL 13 modules possible avec la référence R9HKT13

  nn
• n

nn



n



n

Caractéristiques

nnnn

Nom de la série

n

Resi9

nnn

Capacité du tableau

n

4 rangées de 13 modules  (52 au total)

nnn

Hauteur (en mm)

n

625

nnn

Largeur (en mm)

n

252

nnn

Profondeur (en mm)

n

108

nnn

Usage du produit

n

Pour équiper un logement de protections électriques modulaires idéal pour T4/T5

nnn

Type de connexion

n

Auto

nnn

Composition

n

n Coffret électrique en plastique blanc de 52 modules répartis sur 4 rangées de 13 modules composé de : n - 1x Coffret RESI9 13M - 4R - Réf: R9H13404 - 2x Inter dif. RESI9 XE 2P 63A Type AC - Réf : R9ERC263 - 1x Inter différentiel RESI9 XE 2P 63A - 30ma - Type A - Réf : R9ERA263 - 1x Inter dif. RESI9 XE 40A - AC - Réf : R9ERC240 - 1x Disjoncteur RESI9 XE 32A - Réf : R9EFC632 - 6x Disjoncteur RESI9 XE 20A - Réf : R9EFC620 - 5x Disjoncteur RESI9 XE 16A - Réf : R9EFC616 - 4x Disjoncteur RESI9 XE 10A - Réf : R9EFC610 - 1x Disjoncteur RESI9 XE 32A - Réf : R9EFC602 - 1x Obturateur coffrets Resi9 par rangée - 3x Répartiteur RESI9 XE 13m - Réf : R9EXHS13 - 1x Répartiteur RESI9 XE 8m - Réf : R9EXHS08 - 2x PC RESI9 2P+T XP 16A - Réf : R9PCS616 - 1x bornier terre 63A - Réf : LGYT1E14 + LGYT1E24 associé - Inter. diffs câblés  n Possibilité d'ajouter des appareils sur les emplacements laissés libres. n

nnn

Porte

n

Non (en option) R9H13424 / R9H13428

nnn

Fixation GTL

n

Non

nnn

Objet connecté

n

Non

nnn

Nombre de rangées

n

4

nnn

Mode de pose

n

En saillie

nnn

Etanche

n

Non

nnn

Bornier (type et nombre)

n

1 bornier phase (1 x 35² + 6 x 16²), 1 bornier neutre (1 x 35² + 6 x 16²), 1 bornier terre (6 x 6² à 25² à vis + 32  x 1.5² à 4² auto) . Accouplement de LGYT1E14 et T1E24.

nnn

Indice de protection de la coque (ip)

n

30

nnn

Etiquette indication circuits

n

Oui

nnn

Matière principale

n

Plastique

nnn

Couleur

n

Blanc

nnn

Type de logement

n

T4/T5/évolutif T6

nnn

Produit emballé : hauteur (en cm)

n

65.6

nnn

Produit emballé : largeur (en cm)

n

26.5

nnn

Produit emballé : profondeur (en cm)

n

16.3
