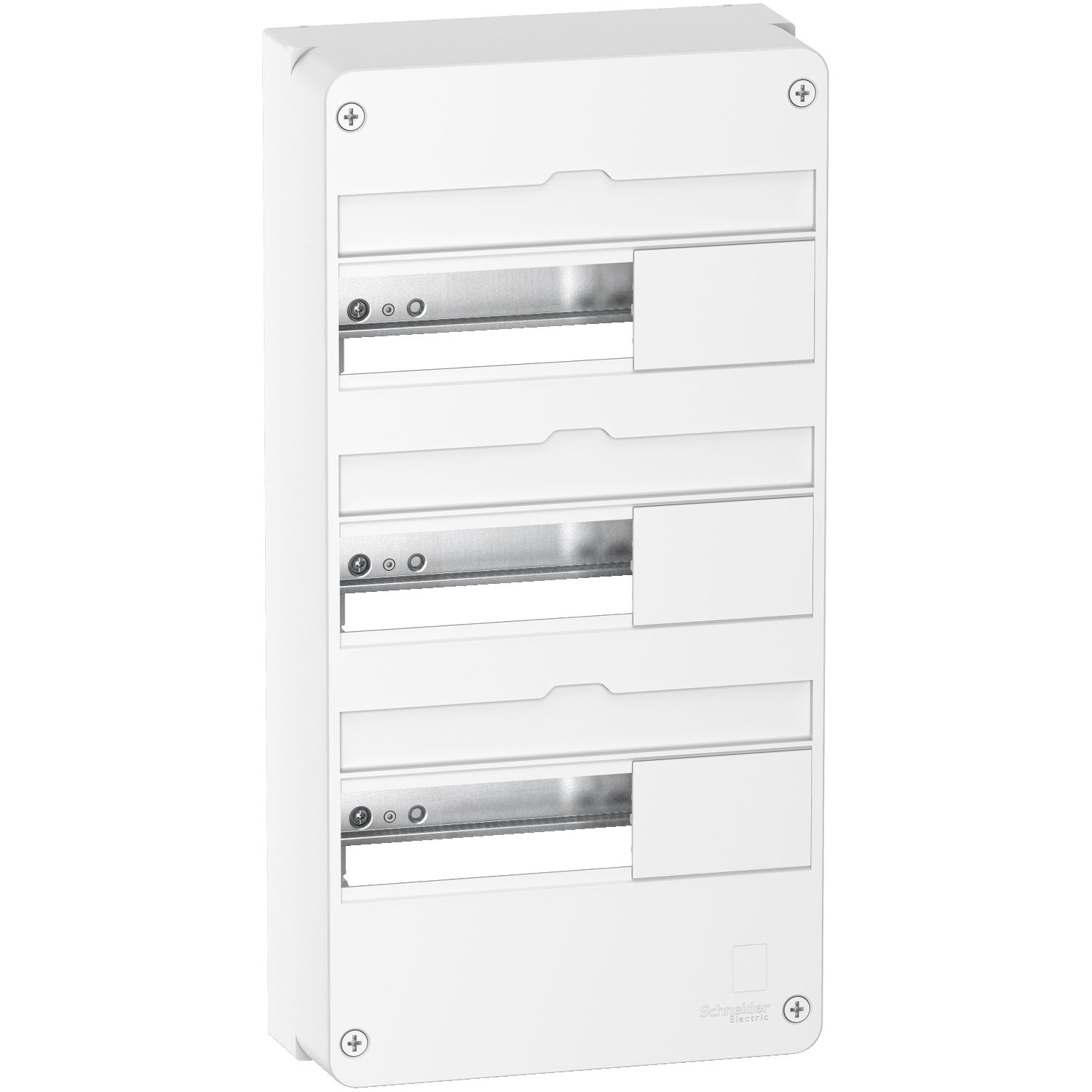

Ce lot Schneider Resi9 associe le coffret de répartition en saillie Resi9 Réf. R9H13403 à la porte Styl blanche Réf. R9H13423. Le coffret dispose de 3 rangées de 13 modules, soit une capacité totale de 39 modules, adaptée à la réalisation d’un tableau électrique résidentiel. Sa finition blanc RAL 9003 et sa porte opaque assortie permettent une intégration sobre et propre dans l’habitat. La porte améliore la protection du coffret avec un indice IP40 et une résistance aux chocs IK08. Conforme aux normes CEI 60670-1-24, CEI 61439-1, CEI 61439-3 et EN/CEI 60695-2-11, cet ensemble constitue une solution fiable pour équiper et finaliser un tableau électrique Resi9.
n
CARACTÉRISTIQUES
nn
PRINCIPALES
n
- n
- Gamme : Resi9
- n
- Type de produit : Coffret de répartition avec porte
- n
- Mode de raccordement : Borniers phase/neutre et terre fournis avec le coffret
- n
- Mode de fixation : Installation en saillie
- n
- Couleur : Blanc RAL 9003
- n
- Finition : Porte opaque blanche
- n
nnn
TECHNIQUES
n
- n
- Courant nominal coffret : 90 A
- n
- Nombre total de modules : 39 modules de 18 mm
- n
- Hauteur coffret : 500 mm
- n
- Largeur coffret : 252 mm
- n
- Profondeur coffret : 108 mm
- n
nnnn
nnnn
SPÉCIFICATIONS
n
n
n
n
n
nnn
n
n
n
nn
n
| Type de produit ou équipement |
n
| Coffret de répartition avec porte |
nn
n
n
| Coffret Resi9 CX avec porte Styl blanche opaque compatible |
nn
n
n
nn
n
n
nn
n
n
nn
n
n
nn
n
n
| Coffret : 90 A conforme CEI 60670 |
nn
n
n
| Normes CEI 60670-1-24, CEI 61439-1, CEI 61439-3 |
nn
n
n
| Borniers phase/neutre et terre fournis avec le coffret |
nn
n
| Longueur de dénudage des fils |
n
| Départs terre : 6 x 25 mm² + 32 x 4 mm² |
nn
n
n
| Coffret : 500 mm, porte : 495,5 mm |
nn
n
n
| Coffret : 252 mm, porte : 247,5 mm |
nn
n
n
| Coffret : 108 mm, porte : 27 mm |
nn
n
| Profondeur d'encastrement |
n
| Profondeur intérieure du coffret : 106 mm |
nn
n
n
| Coffret : 1785 g, porte : 700 g |
nn
n
n
| IK08 conforme EN 50102 et CEI 62262 |
nn
n
n
| IP40 avec porte conforme EN/IEC 60529 |
