Schneider - Odace 2011 - Sortie de cu00e2ble + Plaque - Fixation VIS - Blanc - Ref. : S520662+S520702

• rn
• rnrnrn

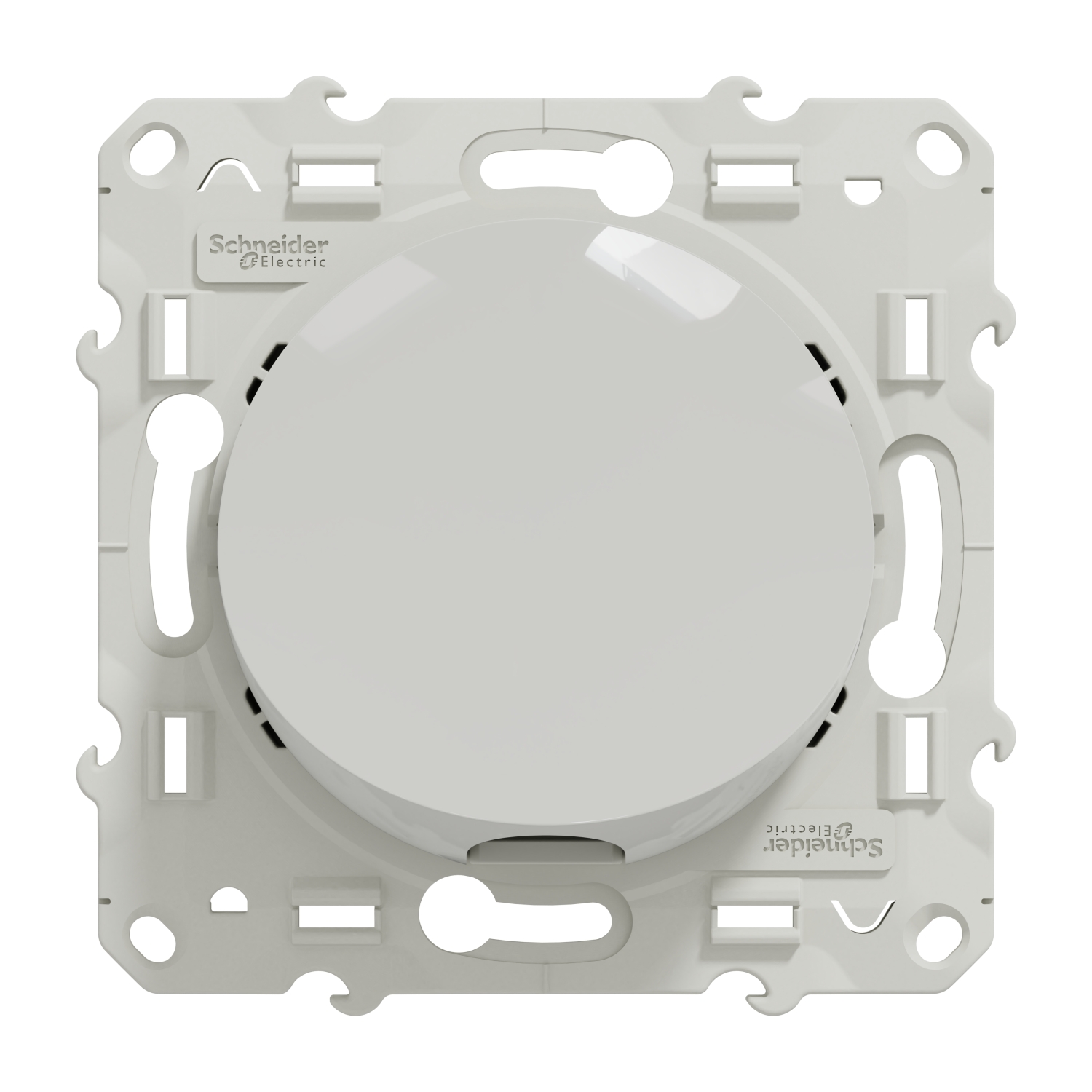

  Données techniques de la sortie de câble

  rn

  - Nombre de poste : 1
  - Type de montage : Encastré
  - Couleur : Blanc
  - Application : Alimentation électrique (ex: radiateur électrique, chauffe-eau, four,etc...)
  - Fonction : Facilite le raccordement de vos appareils électriques non livrés avec une fiche de branchement
  - Courant assigné d'emploi : 16A

  rn

  Conformité

  rn

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP2xC

  rn

  Dimensions et poids

  rn

  - Largeur : 71 mm
  - Hauteur : 71 mm
  - Profondeur : 54 mm
  - Profondeur d'encastrement : 26,7 mm
  - Poids : 36 g

  rnrn
• rn
• rnrnrn

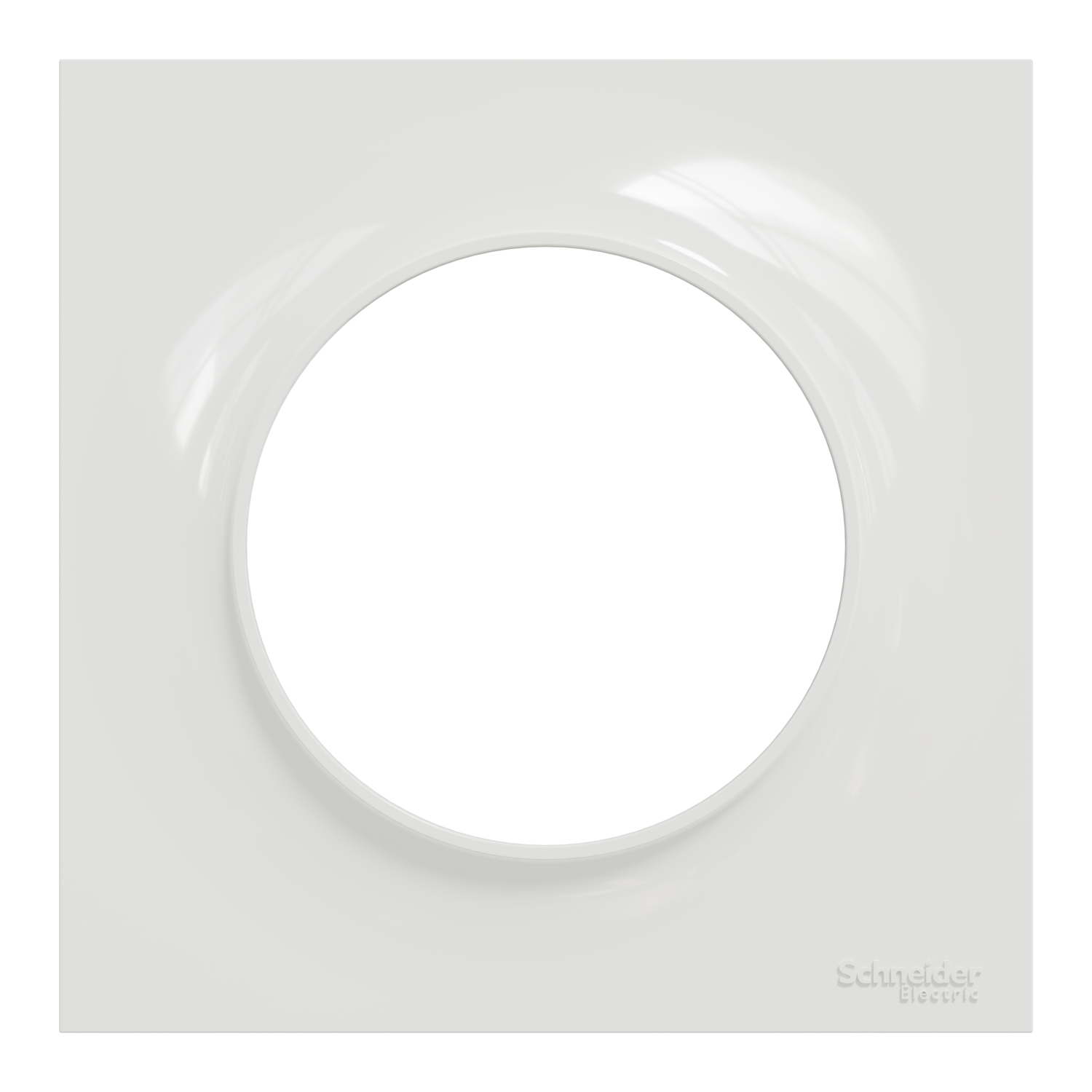

  Données techniques

  rn

  - Nombre de poste : 1
  - Mode de fixation : À clipser
  - Montage du système d'installation : encastré
  - Coloris : Blanc
  - Matière : Thermoplastique ABS-anti UV plaque décorative

  rn

  Conformité

  rn

  - Certifications : Aenor: 030/2205, LCIE: NF 603415A, N, NF
  - Étanchéité : IK04, IP21D

  rn

  Dimensions et poids

  rn

   - Largeur : 85 mm
   - Hauteur : 85 mm
   - Profondeur : 10 mm
   - Entraxe (standard) : 71 mm
   - Poids : 13 g

  rnrn
• rn

rn

rn

Caractéristiques

rnrnrn

Gamme

rn

Odace

rnrn

Type de produit ou équipement

rn

Sortie de câble

rnrn

Présentation du produit

rn

Mécanisme avec support

rnrn

Application spécifique du produit

rn

Fil pilote pour chauffage électrique

rnrn

Type d'emballage

rn

Capot de protection

rnrnrnrnrnrn

Montage de l'appareil

rn

Encastré

rnrn

Courant assigné d'emploi

rn

16 A

rnrn

Mode de fixation

rn

Par griffes Par vis

rnrn

Nuance de la couleur

rn

Blanc (RAL 9003)

rnrn

Finition de la surface

rn

Brillant

rnrn

Raccordement

rn

Bornes à vis

rnrn

Nombre de connecteurs libres

rn

2

rnrn

Forme de la tête de vis

rn

Pozidriv N°1

rnrn

Capacité de serrage des bornes

rn

1 x 1,5...1 x 2,5 mm² pour rigide câble(s) 1 x 1,5...1 x 2,5 mm² pour souple câble(s) 1 x 1,5...1 x 2,5 mm² pour multibrins câble(s)

rnrn

Diamètre extérieur du câble

rn

6…12 mm

rnrn

Longueur de dénudage des fils

rn

12 mm

rnrn

Matière

rn

Plastique anti-UV: façade PBT (polybutylene terephthalate) GF30: cadre support

rnrn

Hauteur

rn

71 mm

rnrn

Largeur

rn

71 mm

rnrn

Profondeur

rn

54 mm

rnrn

Profondeur d'encastrement

rn

26,7 mm

rnrn

Poids du produit

rn

0,036 kg

rnrn

Résistance aux agents chimiques

rn

Résistant à l'alcool (70%) Résistant à l'alcool (96%) Résistant à l'acide lactique Résistant à l'ammonium quaternaire dilué Résistant au javellisant dilué Résistant à l'ammoniaque dilué Résistant à l'eau savonneuse Résistant au lave vitre Résistante au peroxyde d'hydrogène 10 volumes Résistant au hexane

rnrnrnrnrnrn

Température ambiante de stockage

rn

-5…50 °C

rnrn

Température ambiante de fonctionnement

rn

5…35 °C

rnrn

Normes

rn

UTE C 61-392 EN 60669-1

rnrn

Certifications du produit

rn

LCIE: NF 603415A

rnrn

Tenue aux chocs (IK)

rn

IK04

rnrn

Degré de protection (IP)

rn

IP2xC
