Schneider - Odace 2011 - Sortie de cu00e2ble Aluminium Complu00e8te - Fixation VIS - Ru00e9f. : S530662+S520702E

• n
• nnn

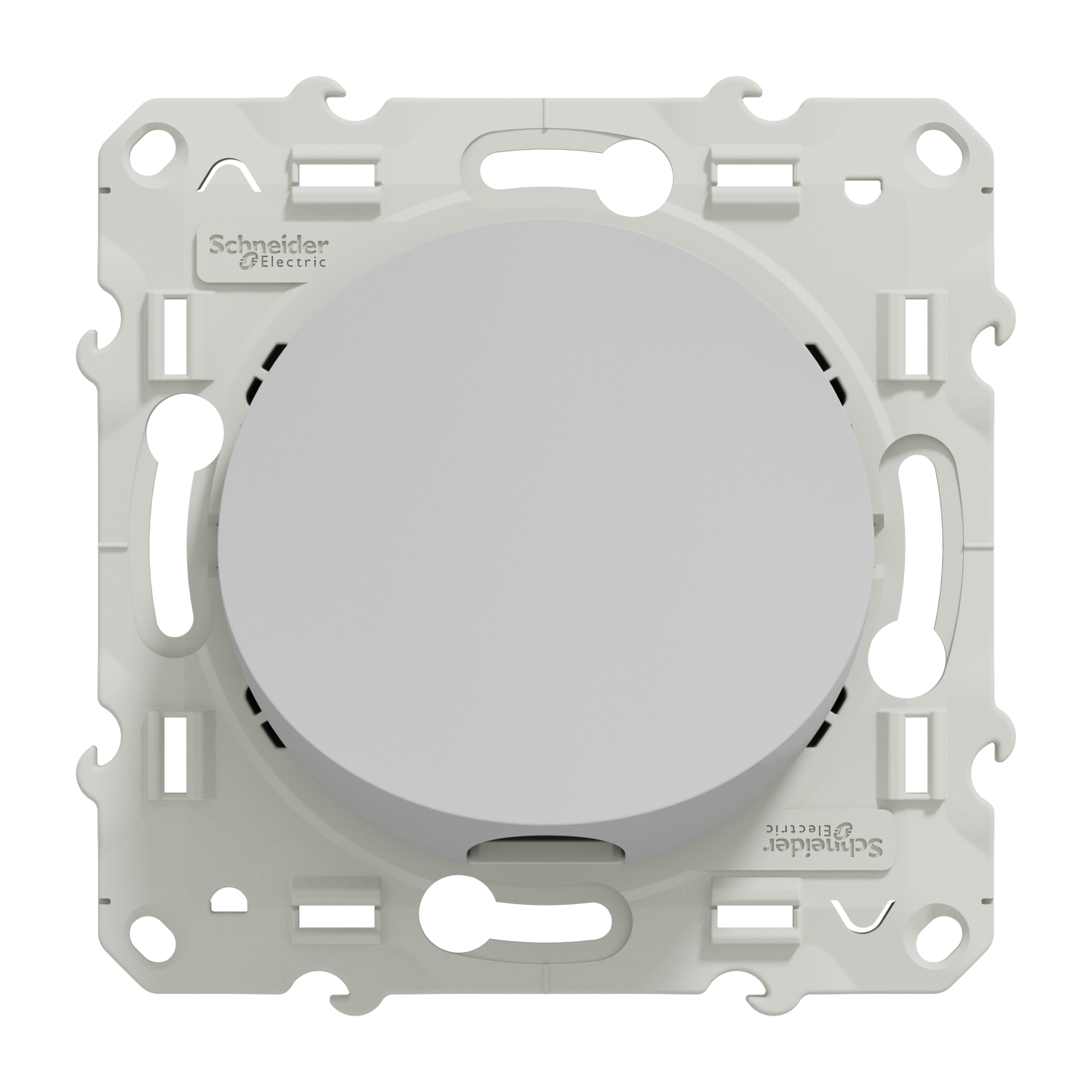

  Données techniques de la sortie de câble

  n

  - Nombre de poste : 1
  - Type de montage : Encastré
  - Couleur : Aluminium
  - Application : Alimentation électrique (ex: radiateur électrique, chauffe-eau, four,etc...)
  - Fonction : Facilite le raccordement de vos appareils électriques non livrés avec une fiche de branchement
  - Courant assigné d'emploi : 16A

  n

  Conformité

  n

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP2xC

  n

  Dimensions et poids

  n

  - Largeur : 71 mm
  - Hauteur : 71 mm
  - Profondeur : 54 mm
  - Profondeur d'encastrement : 26,7 mm
  - Poids : 36 g

  nn
• n
• nnn

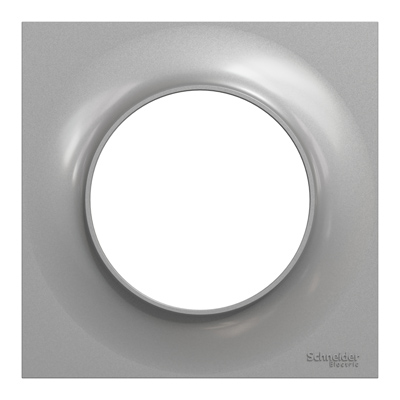

  Données techniques

  n

  - Nombre de poste : 1
  - Mode de fixation : À clipser
  - Montage du système d'installation : encastré
  - Coloris : Aluminium
  - Matière : Thermoplastique ABS-anti UV plaque décorative

  n

  Conformité

  n

  - Certifications : Aenor: 030/2205, LCIE: NF 603415A, N, NF
  - Étanchéité : IK04, IP21D

  n

  Dimensions et poids

  n

   - Largeur : 85 mm
   - Hauteur : 85 mm
   - Profondeur : 10 mm
   - Entraxe (standard) : 71 mm
   - Poids : 13 g

  nn
• n

n

n

Caractéristiques

nnnn

Gamme

n

Odace

nnn

Type de produit ou équipement

n

Sortie de câble

nnn

Présentation du produit

n

Mécanisme avec support

nnn

Application spécifique du produit

n

Fil pilote pour chauffage électrique

nnn

Type d'emballage

n

Capot de protection

nnnnnnn

Montage de l'appareil

n

Encastré

nnn

Courant assigné d'emploi

n

16 A

nnn

Mode de fixation

n

Par griffes Par vis

nnn

Nuance de la couleur

n

Aluminium

nnn

Finition de la surface

n

Brillant

nnn

Raccordement

n

Bornes à vis

nnn

Nombre de connecteurs libres

n

2

nnn

Forme de la tête de vis

n

Pozidriv N°1

nnn

Capacité de serrage des bornes

n

1 x 1,5...1 x 2,5 mm² pour rigide câble(s) 1 x 1,5...1 x 2,5 mm² pour souple câble(s) 1 x 1,5...1 x 2,5 mm² pour multibrins câble(s)

nnn

Diamètre extérieur du câble

n

6…12 mm

nnn

Longueur de dénudage des fils

n

12 mm

nnn

Matière

n

Plastique anti-UV: façade PBT (polybutylene terephthalate) GF30: cadre support

nnn

Hauteur

n

71 mm

nnn

Largeur

n

71 mm

nnn

Profondeur

n

54 mm

nnn

Profondeur d'encastrement

n

26,7 mm

nnn

Poids du produit

n

0,036 kg

nnn

Résistance aux agents chimiques

n

Résistant à l'alcool (70%) Résistant à l'alcool (96%) Résistant à l'acide lactique Résistant à l'ammonium quaternaire dilué Résistant au javellisant dilué Résistant à l'ammoniaque dilué Résistant à l'eau savonneuse Résistant au lave vitre Résistante au peroxyde d'hydrogène 10 volumes Résistant au hexane

nnnnnnn

Température ambiante de stockage

n

-5…50 °C

nnn

Température ambiante de fonctionnement

n

5…35 °C

nnn

Normes

n

UTE C 61-392 EN 60669-1

nnn

Certifications du produit

n

LCIE: NF 603415A

nnn

Tenue aux chocs (IK)

n

IK04

nnn

Degré de protection (IP)

n

IP2xC
