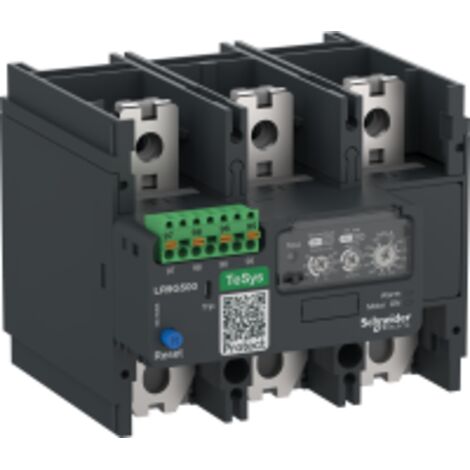

Relais de surcharge thermique TeSys LR9G 500A Connexion par ressort - LR9G500

Produit similaire livré par
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €124
Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais de surcharge thermique TeSys LR9G 500A est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est équipé d'une connexion par ressort et offre une large plage de tension de fonctionnement, ce qui le rend adapté à diverses applications industrielles.

Spécifications techniques

  • Fréquence du réseau : 30...60 Hz, 100 Hz
  • Catégorie de surtension : III
  • Seuil de déclenchement : 1,125 +/- 0,07 In
  • Courant thermique conventionnel [Ith] : 5 A
  • Tension de circuit de commande [Uc] : 24...500 V CA 50/60 Hz, 24...250 V CC
  • Tension assignée d'emploi [Ue] : 1000 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs [Uimp] : 8 kV
  • Endurance mécanique : 7000 cycles
  • Tenue aux ondes de choc : 4 kV
  • Couple de serrage : 35 N.m
  • Compatibilité et accessoires

  • Mode de raccordement : Circuit de puissance : barre - section du jeu de barre : 32 x 10 mm
  • Bornes à anneau : 1 240 mm²
  • Télécommande : push-in 1 0,2...2,5 mm² (rigidité du câble : multibrin torsadé rigide sans embout)
  • Télécommande : push-in 1 0,25...2,5 mm² (rigidité du câble : souple avec embout)
  • Télécommande : push-in 2 0,5...1,0 mm² avec embout
  • Installation

  • Support de montage : Direct sur le contacteur
  • Platine : à installer selon les normes en vigueur
  • Utilisation

  • Protection contre les surcharges et les courts-circuits
  • Indication de tension : DEL
  • Signalisation de déclenchement
  • Remise à zéro : automatique ou manuelle
  • Autres informations

  • Normes : EN/CEI 60947-4-1, EN/CEI 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, JIS C8201-5-1
  • Certifications du produit : schéma CBCCC, cULus, UKCA, ATEX, EU-RO-MR by DNV-GL
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      3.2 cm
    • Hauteur
      114 mm
    • Poids
      200 g
    • Intensité courant
      500 A
