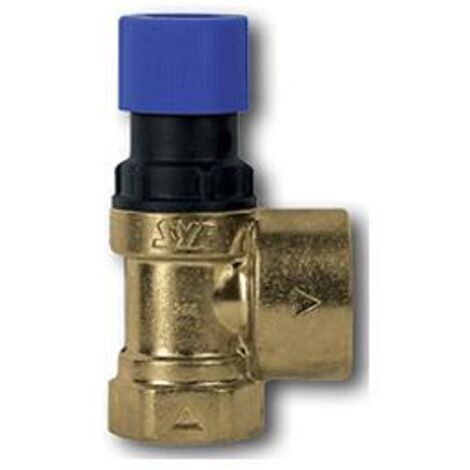

SYR Soupape de sécurité à membrane 2115 DN 15 10bar jaune brut, 2115.15.002
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
SYR Soupape de sécurité à membrane 2115 DN 15 10bar jaune brut, 2115.15.002
La soupape de sécurité à membrane 2115 sert à sécuriser les systèmes de liquides sous pression contre les dépassements de pression dans les chauffe-eau potable (TWE) fermés conformément à la norme DIN 1988, partie 200 et 4753, partie 1 et TRD 721. La taille du raccordement doit être déterminée en fonction de la puissance calorifique du générateur de chaleur à sécuriser conformément au tableau. De plus, la soupape de sécurité à membrane 2115 peut être utilisée pour la sécurisation d'installations selon AD-Merkblatt A2 avec des fluides selon la spécification indiquée. La capacité de décharge peut être remplacée par les valeurs indiquées dans le tableau. La pression de réponse de la soupape de sécurité, marquée sur le disque de plombage noir moulé dans la poignée de levage de la soupape, doit être choisie de telle sorte que la pression d'entrée soit au moins 20 % inférieure à la pression de service maximale admissible de l'installation à sécuriser. La soupape de sécurité à membrane 2115 est conçue avec un joint de siège en amont, séparé de la membrane. Elle peut être levée via la poignée rotative. Caractéristiques techniques : Température de service : max. 110 °C Taille du raccordement : DN 15 Pression de réponse : 10 bar Position de montage : de préférence axe principal vertical, raccord d'entrée en bas N° de contrôle de l'élément : TÜV-SV-20-545-DN-W-N-p Fluide : Eau, liquides neutres, non collants
La soupape de sécurité à membrane 2115 sert à sécuriser les systèmes de liquides sous pression contre les dépassements de pression dans les chauffe-eau potable (TWE) fermés conformément à la norme DIN 1988, partie 200 et 4753, partie 1 et TRD 721. La taille du raccordement doit être déterminée en fonction de la puissance calorifique du générateur de chaleur à sécuriser conformément au tableau. De plus, la soupape de sécurité à membrane 2115 peut être utilisée pour la sécurisation d'installations selon AD-Merkblatt A2 avec des fluides selon la spécification indiquée. La capacité de décharge peut être remplacée par les valeurs indiquées dans le tableau. La pression de réponse de la soupape de sécurité, ge --- ITEM N ---
Caractéristiques
- MarqueSYR
- Longueur81 mm
- Largeur53 mm
- Hauteur43 mm
- Pression nominale (PN)10 bar
