Informations produit

Description

Description générale

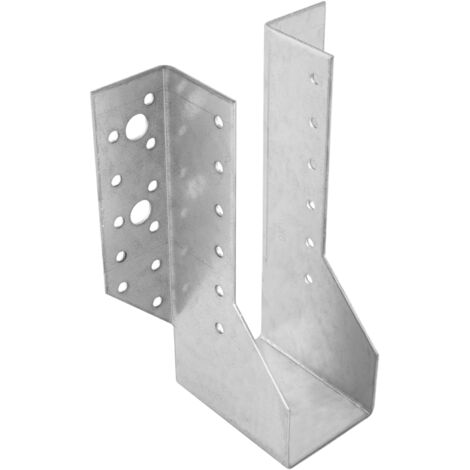

Ce sabot à ailes extérieures est conçu pour le montage de poutres de dimensions 5 x 17.5 cm. Fabriqué en acier galvanisé, il est idéal pour des constructions lourdes et répond aux exigences légales en matière de sécurité, de santé et d'environnement grâce à son marquage CE. Avec un total de 43 trous de vis, son installation est facilitée.

Spécifications techniques

Dimensions intérieures nettes : 50 x 165 mm

Diamètre des trous : 34 trous de 5 mm, 1 trou de 7 mm, 4 trous de 9 mm, 4 trous de 13 mm

Capacité de charge avec vis (34 vis galvanisées de 5 x 35 mm) :

Force descendante (DR) : 4044 KG
Force latérale (DW) : 4460 KG
Force provenant de la poutre ou du mur (T) : 3122 KG

Capacité de charge avec clous (34 clous filetés de 4 x 40 mm) :

Force descendante (DR) : 1052 KG
Force latérale (DW) : 1818 KG
Force provenant de la poutre ou du mur (T) : 129 KG

Compatibilité et accessoires

Vis recommandées : acier inoxydable 410 ou galvanisées, d'au moins 4,0 mm d'épaisseur

Installation

Pour le montage, il est conseillé d'utiliser les vis appropriées pour garantir une fixation solide et sécurisée.

Utilisation

Ce sabot est conçu pour des connexions en T de bois à bois, offrant une capacité de charge élevée lorsqu'il est correctement installé avec des vis.

Caractéristiques

Marque
WOVAR
Largeur
16.9 cm
Longueur
17.8 cm
Matières
Acier
Finition du produit
Galvanisé
Hauteur
7.5 cm
Type de sabot
U
Réf. ManoMano
ME93423692
MMID
788847295321
Réf. fabricant
WV004952
EAN
8720039648913

Sabot poutre lourde galvanisé pour poutres de 5 x 17.5 cm - Par
