Rondelle dentée extérieure ACTON 645134 DIN 6798 A M4 Inox A4

Description générale

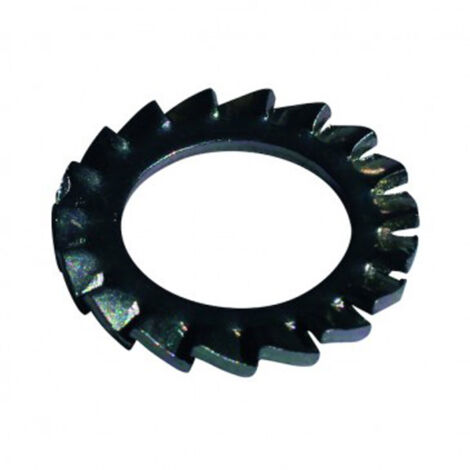

Rondelle frein à dents extérieures ACTON conforme DIN 6798 A, modèle 645134, conçue pour filetage nominal M4. Les dents orientées vers l'extérieur mordent la surface d'appui pour éviter le desserrage sous vibrations et charges dynamiques. Fabriquée en inox A4 pour une excellente résistance à la corrosion, finition métallique argent mat. Idéale pour assemblages mécaniques, fixations de construction et applications industrielles exigeantes.

Caractéristiques techniques

• Norme : DIN 6798 A
• Modèle : 645134
• Filetage nominal : M4
• Matériau : Inox A4 (variante disponible en Inox A2)
• Finition : aspect argent métallique / possible zingage selon références
• Forme : anneau plat avec multiples dents extérieures (environ 16–18 dents visibles)
• Repères dessin technique : d1 (diamètre intérieur), d2 (diamètre extérieur), s (épaisseur), h (hauteur)
• Code douanier (HS) : 7318 2100

Compatibilité et accessoires

Compatible avec vis et écrous destinés au filetage M4. Livré en conditionnement boîte de 200 ou carton plus grand (ex. 450 pièces pour la référence 6451324). Fichiers techniques et fiches matières disponibles pour Inox A2 / A4.

Installation

Placer la rondelle entre la tête de vis ou l'écrou et la surface d'appui, dents orientées vers l'extérieur afin qu'elles mordent la surface. Vérifier que le diamètre intérieur d1 correspond au diamètre du filetage M4 pour assurer une pose correcte.

Utilisation

Conçue pour empêcher le desserrage sous vibrations ; utiliser dans des assemblages soumis à mouvements ou à charges alternées. Entretenir en fonction de l'environnement : l'inox A4 offre une protection accrue contre la corrosion en milieux agressifs. Consulter les dessins techniques fournis pour choix dimensionnel et contrôle visuel avant montage.
