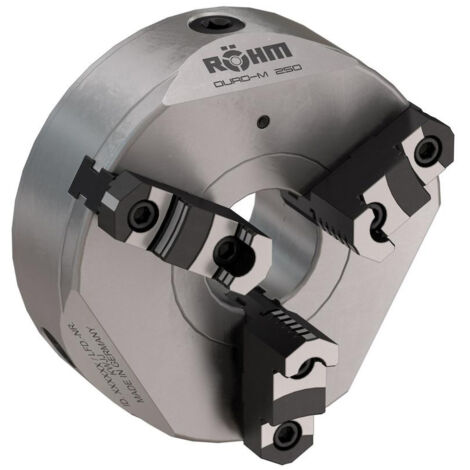

Röhm Mandrin à spirale planaire Duro-M 315/3 Camlock (ISO 702-2/DIN 55029) KK 11 Mâchoires de perçage et de tournage - 185442

Description sommaire : Le DURO-M est un mandrin de tournage à spirale plane et passage à commande manuelle. Il est principalement utilisé sur les tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. Caractéristiques techniques : Corps du mandrin (ainsi que tous les autres composants) en acier;Serrage central par spirale plane;Spirale plane forgée dans une matrice et hautement trempée, flancs de filet rectifiés des deux côtés;Mâchoires dans le mandrin rectifiées pour la concentricité;Entraînement zéro déterminé en usine comme entraînement de précision;La vitesse de rotation max. admissible est définie de telle sorte qu'à la force de serrage max. et en utilisant les mâchoires de serrage les plus lourdes correspondantes, 1/3 de la force de serrage soit encore disponible comme force de serrage résiduelle. Les mâchoires de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins de tournage doivent être en parfait état. Pour le reste, les dispositions de la norme DIN 6386 partie 1 sont applicables. Force de serrage selon DIN6350 : La force de serrage est la somme de toutes les forces de mâchoires agissant radialement sur la pièce à usiner à l'arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles sont valables pour des mandrins à l'état parfait, lubrifiés avec de la graisse Röhm F80;Contenu de la livraison : mandrin, clé de mandrin, mâchoires Domaines d'utilisation : Tours conventionnels, horizontaux et verticaux ainsi que fraiseuses, tables rotatives et diviseurs. Principalement dans la fabrication de pièces uniques ou de petites séries ou dans les ateliers de réparation;Serrage de pièces à symétrie de rotation pour le tournage et le fraisage. Les avantages sont nombreux : Haute précision de concentricité jusqu'à 0,02;Mâchoires en principe brunies;Contour parasite minimal;Rapport de force élevé;Bord d'égouttage pour le liquide de refroidissement Plus d'informations : Le Duro-M Ø315 est un mandrin de tournage à 3 mors à commande manuelle avec spirale plane et passage Ø103, mors de perçage et de tournage, attachement Camlock (ISO 702-2/DIN 55029), KK 11. Il est principalement utilisé sur des tours conventionnels pour l'usinage de pièces tournées par enlèvement de copeaux.(Röhm Mandrin à spirale planaire Duro-M 315/3 Camlock (ISO 702-2/DIN 55029) KK 11 Mâchoires de perçage et de tournage - 185442 est un produit de la gamme de la société Röhm dans la catégorie Gamme de produits > Technique de serrage > Mandrins de tournage - plateaux > Mandrins de tournage & mandrins à clavette!)
