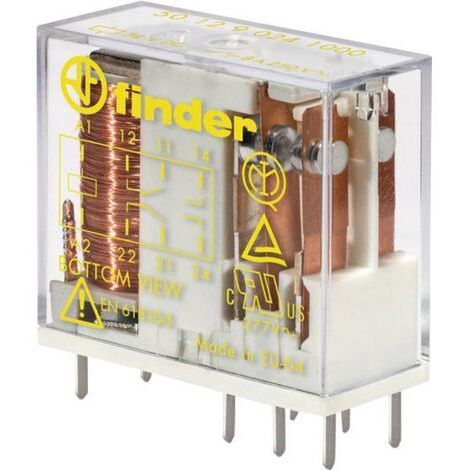

Finder 50.12.9.024.4000 Relais pour circuits imprimés 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s) S72902

description

Relais avec contacts conformes à EN 50205 : 2002 type B avec deux contacts inverseurs (EN50205:2002). Avec contact d'ouverture et de fermeture : 11-12 et 21-24 ou 21-22 et 11-14.. Bobines pour une séparation entre bobine et contact. Conforme à VDE 0106, EN 50178, EN 50178, EN 60204 und EN 60335.

fabricant et numéro du fabricant

Finder50.12.9.024.4000

notes spéciales

Homologations : cULus, EAC, IMQ, TÜV.

données techniques

• Contenu: 1 pc(s)
• Courant de commutation (max.): 8 A
• Hauteur: 25 mm
• Largeur: 12.4 mm
• Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm
• Longueur: 29 mm
• Résistance (bobine): 750 Ω
• Température max.: +70 °C
• Température min.: -40 °C
• Tension de contact (max.): 400 V/AC
• Tension de fonctionnement (max.): 28.8 V/DC
• Tension de fonctionnement (min.): 18 V/DC
• Tension nominale de la bobine: 24 V/DC

informations supplémentaires

Relais pour circuits imprimés 24 V/DC 8 A 2 inverseurs (RT)

Finder 50.12.9.024.4000
Conditionnement: 1 pc(s)

Relais avec contacts conformes à EN 50205 : 2002 type B avec deux contacts inverseurs (EN50205:2002). Avec contact d'ouverture et de fermeture : 11-12 et 21-24 ou 21-22 et 11-14.. Bobines pour une séparation entre bobine et contact. Conforme à VDE 0106, EN 50178, EN 50178, EN 60204 und EN 60335.

Données techniques :
Conditionnement : 1 pc(s) · Connexion : pin à souder · Coupure (max.) : 2000 VA · Courant de commutation (max.) : 8 A · Dimensions produit, hauteur : 25 mm · Dimensions produit, largeur : 12.4 mm · Distance d'isolement (bobine/contacts) : 8 mm · Données techniques complémentaires : Puissance de commutation AC1 : 2000 VA · Puissance de commutation AC15 (230 V/AC) : 500 VA · Charge du moteur 1 phase AC3, à 230 V/AC : 0,37 kW · Courant DC1 : (30/110/220 V) : 8/0,65/0,2 A · Charge de commutation (5 V/5 mA) : 300 mW · Résistance U bobine/contacts (1,2/50 µs) : 6 kV · Plage bobine DC : 0,75 - 1,2 Un · Durée de vie (mécanique) : 10 millions de cycles de commutation · Durée de vie (électrique) : 100000 cycles de commutation · Longueur : 29 mm · Matériau du contact : AgNi · Résistance (bobine) : 750 Ω · Température (max.) : +70 °C · Température (min.) : -40 °C · Tension de commutation (max.) : 400 V/AC · Tension de fonctionnement (max.) : 28.8 V/DC · Tension de fonctionnement (min.) : 18 V/DC · Tension nominale de la bobine : 24 V/DC · Type (type fabricant) : 50.12.9.024.4000 · Type de commande : monostable, 1 bobine · Type de contact : 2 inverseurs (RT) · Type de relais (catégorisation) : Relais pour circuits imprimés

Remarque :
Il y a guidage forcé lorsque les contacts (faisant partie d'un jeu de contacts) sont liés mécaniquement de sorte qu'il soit impossible que le contact de travail et le contact de repos ne soient fermés en même temps. Un écart de 0.5 mm doit être respecté entre tous les contacts pour une plus longue durée de vie. Matière pour le contact: AgNi - Pour les charges ohmiques et inductives. AgNiAu (contacts dorés) - pour un courant de 20 mA. AgSnO2 - Pour courant d'entrée de 100 A. Homologations: IMQ, TÜV, cRUus.
