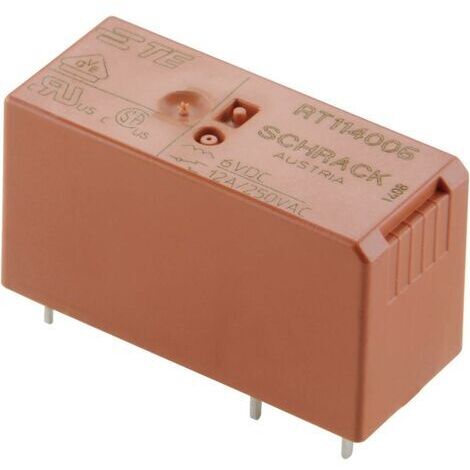

Relais pour circuits imprimés TE Connectivity RT114024 1-1393239-3 24 V/DC 12 A 1 inverseur (RT) 1 pc(s) S71924

Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par GetGoods et 1 autre marchand

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME
N°1 des ventes

Carte électronique CAME ZA3P

40
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais TE Connectivity RT114024 est un relais pour circuits imprimés conçu pour des applications variées telles que les commandes de chaudière, les relais de temporisation, les contrôles de porte de garage, les distributeurs automatiques et les modules d'interface. Ce modèle est équipé d'un inverseur (RT) et fonctionne avec une tension nominale de 24 V/DC, offrant une capacité de commutation maximale de 12 A.

Spécifications techniques

  • Tension nominale de la bobine : 24 V/DC
  • Tension de fonctionnement (min.) : 16.8 V/DC
  • Tension de contact (max.) : 400 V/AC
  • Courant de commutation (max.) : 12 A
  • Dimensions : Hauteur 15.7 mm, Largeur 12.7 mm, Longueur 29 mm
  • Résistance (bobine) : 1440 Ω
  • Température de fonctionnement : min. -40 °C, max. +85 °C
  • Ligne de fuite et distance dans l'air (bobine/contacts) : 10 mm
  • Coupure (max.) : 3000 VA
  • Matériau du contact : AgNi 90/10
  • Résistance aux courants de fuite : CTI 250
  • Autres informations

  • Homologations : VDE, UL, CSA, BEAB
  • Type de commande : monostable, 1 bobine
  • Type de contact : 1 inverseur (RT)
  • Type de relais : Relais pour circuits imprimés
  • Caractéristiques

    • Marque
      TE CONNECTIVITY
    • Longueur
      2.9 cm
    • Largeur
      12.7 mm
    • Hauteur
      12 mm
    • Tension électrique
      24 V

    Impact environnemental

    • Origine
      Fabriqué en Autriche

    Questions fréquentes

    Ce relais fonctionne dans une plage de température comprise entre -40 °C et +85 °C. Pour des environnements extrêmes, il est essentiel de s'assurer que la température ambiante reste dans cette plage pour éviter tout dysfonctionnement ou dommage.

    Non, ce relais est conçu pour une tension de contact maximale de 400 V/AC. Il ne doit pas être utilisé dans des applications dépassant cette limite pour garantir la sécurité et la durabilité du dispositif.

    Ce relais est conçu pour être soudé sur un circuit imprimé. Il est important de respecter les dimensions spécifiées (29 mm x 12,7 mm x 15,7 mm) et de s'assurer que les connexions sont correctement alignées pour un fonctionnement optimal.

    Réponses générées par IA à partir des informations vendeur
