Description générale

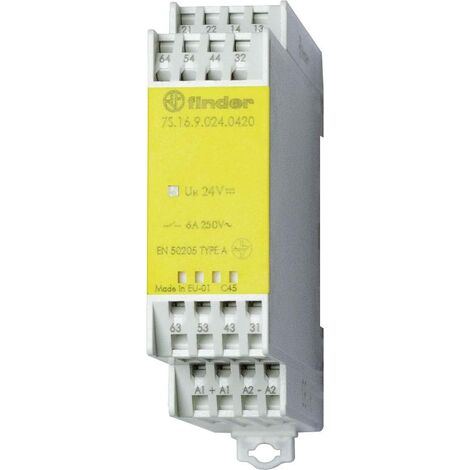

Le module de relais Finder 7S.16.9.024.5420 est conçu pour des applications nécessitant des contacts guidés forcés. Il est adapté pour le montage sur rail DIN et conforme à la norme IEC/en 61810-3, type A. Ce relais est idéal pour des systèmes de commande et d'automatisation, offrant sécurité et fiabilité dans divers environnements grâce à sa tension de 250 V AC et sa protection IP20. Avec un affichage LED de l'état de la commande de bobine, il permet une surveillance facile de son fonctionnement.Spécifications techniques
- Tension nominale : 24 V/DC
- Courant de commutation (max.) : 6 A
- Type de contact : 4 NO (T), 2 NF (R)
- Dimensions : Hauteur 78.8 mm, Largeur 22.5 mm, Longueur 96 mm
- Temps de réponse : 12 ms
- Température max. : +70 °C
- Température min. : -40 °C
- Tension de contact (max.) : 250 V/AC
- Durée de vie (mécanique) : 10 x 10^6 cycles de manœuvre
- Durée de vie (électrique) : (AC1) 100 x 10^3 cycles de commutation
- Indice de protection : IP20
- Matériau du contact : AgSnO2 + Au
- Puissance de coupure (max.) : 1500 VA
Autres informations
- Conforme à la norme EN 45545-2:2013 pour la protection contre l'incendie dans les véhicules ferroviaires
- Testé selon la norme EN 61373 (oscillation et chocs, catégorie 1, classe B)
- Testé selon la norme EN 50155 (conditions de température TX)
