Rxm2ab2p7pvs Schneider - Relais Et Embase - 2of - 12a - Del Intégrée - 230v - Harmony Relay Rxm

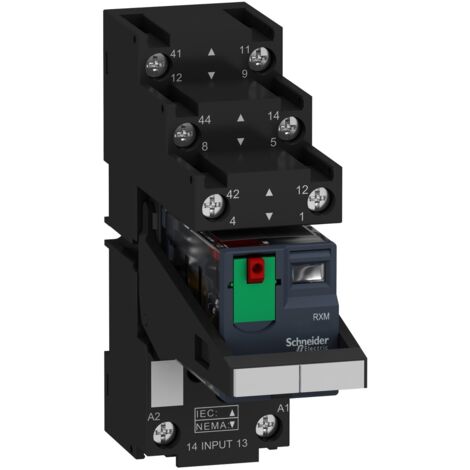

RXM2AB2P7PVS Schneider - Relais et embase - 2OF - 12A - DEL intégrée - 230V

Le relais avec cntact inverseur 2OF RXM2AB2P7PVS de la gamme Harmony Miniature est un dispositif pré-assemblé, conçu pour les applications industrielles nécessitant une commande fiable. Équipé d'un bouton de test verrouillable, ce relais permet de vérifier facilement son fonctionnement.

Cette embase plus relais se montre sur le rail DIN de votre coffret électrique. Il fonctionne sous une tension de commande de 230 V CA à 50/60 Hz. Son état est indiqué par une LED intégrée.

Caractéristiques principales du RXM2AB2P7PVS

• Tension circuit de commande: 230 V CA
• Description des contacts : 2 OF
• Bouton de test verrouillable intégré
• Température d'utilisation : -40 à +55 °C

Composition du relais

• Embase
• Relais
• Etrier de fixation

Caractéristiques principales de Harmony Relay RXM - relais sur embase cont séparés - 2OF - 12A - test+DEL - 230V :

Principales

• Gamme de produit: Relais électromécanique Harmony
• Nom de gamme: Miniature
• Type de produit ou équipement: Relais embrochable pré-assemblé avec prise
• Nom de l'appareil: RXM
• Description des contacts: 2 "O/F"
• [Uc] tension circuit de commande: 230 V CA 50/60 Hz
• Etat LED: Avec
• Type de commande: Bouton de test verrouillable
• Coefficient d'utilisation: 20 %

Complémentaires

• [Ui] tension assignée d'isolement: 250 V se conformer à CEI
• [Uimp] tension assignée de tenue aux chocs: 4 kV pendant 1,2/50 µs
• Matière des contacts: AgNi
• [Ie] courant assigné d'emploi:
  • 6 A à 28 V (DC) "O" se conformer à CEI
  • 6 A à 250 V (AC) "O" se conformer à CEI
  • 12 A à 28 V (DC) "F" se conformer à CEI
  • 12 A à 250 V (AC) "F" se conformer à CEI
• Courant commuté minimum: 10 mA
• Courant de sortie permanent: 10 A
• Tension de coupure maximale: 250 V
• Tension de commutation minimale: 17 V
• Charge nominale résistive:
  • 12 A à 250 V CA
  • 12 A à 28 V CC
• Pouvoir de commutation maximum:
  • 3000 VA CA
  • 336 W CC
• Capacité de commutation minimum: 170 mW à 10 mA, 17 V
• Vitesse de commande:
  • <= 1200 cycles/heure sous-charge
  • <= 18000 cycles/heure sans charge
• Endurance mécanique: 10000000 cycle
• Durée de vie électrique: 100000 cycle pour résistive charge
• Consommation moyenne de la bobine en W: 1,2 W, CA
• Seuil de tension de retombée: >= 0,3 Uc CA
• Temps de fonctionnement: 20 ms
• Temps de déclenchement: 20 ms
• Résistance moyenne de la bobine: 15000 Ohm à 20 °C +/- 15 %
• Limites de la tension assignée d'emploi: 184...253 V CA
• Données de fiabilité de la sécurité: B10d = 100000
• Catégorie de protection: RT I
• Niveaux de test: Niveau A groupe de montage
• Position de montage: Toutes positions
• Vente par quantité indivisible: 30
• Largeur hors tout CAO: 26,9 mm
• Hauteur hors tout CAO: 82,8 mm
• Profondeur hors tout CAO: 80,35 mm
• Mode de raccordement:
  • Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec embout
  • Connecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec embout
  • Connecteur, 1 x 0,5...1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
  • Connecteur, 2 x 0,5 à 2 x 1,5 mm² (AWG 20...AWG 16) rigide sans embout
• Valeur du couple: 1 N.m
• Poids du produit: 0,096 kg
• Présentation du produit: Produit complet

Environnement

• Tenue diélectrique:
  • 1300 V CA entre contacts avec microcoupure
  • 2000 V CA entre bobine et contact avec isolement de base
  • 2000 V CA entre pôles avec isolement de base
• Certifications du produit:
  • UL
  • Lloyd's
  • CE
  • CSA
  • GOST
  • certificat CEI CE
• Normes:
  • UL 508
  • CEI 61810-1
  • CSA C22.2 No 14
  • CEI 61984
• Température ambiante de stockage: -40...85 °C
• Température de fonctionnement: -40...55 °C
• Tenue aux vibrations:
  • 3 gn, amplitude = +/- 1 mm (f = 10...150 Hz)5 cycles en fonctionnement
  • 5 gn, amplitude = +/- 1 mm (f = 10...150 Hz)5 cycles ne fonctionnent pas
• Degré de protection IP: IP20 conforming to CEI 60529
• Tenue aux chocs mécaniques:
  • 10 gn pour en marche
  • 30 gn pour non fonctionnant
• Degré de pollution: 2
