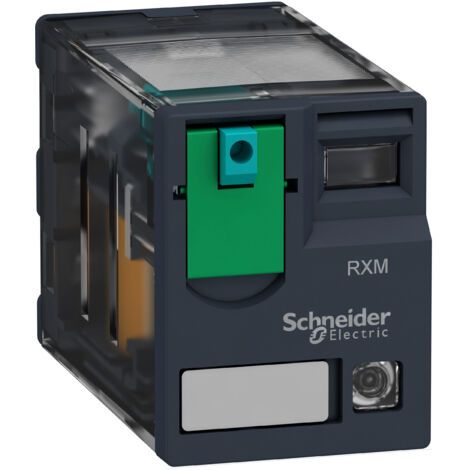

Rxm4ab2ed Schneider - Relais Miniature - Embrochable - Test+del - 4of (inverseur) - 12a - 48vdc - Zelio Rxm

Relais inverseur 4OF - Zelio Zelio RXM - Schneider Electric RXM4AB2ED

Ce relais de puissance fait partie de la gamme Zelio Zelio RXM de chez Schneider Electric.

Les points clés du relais de puissance Schneider

• Embrochable
• Tension de la bobine 48Vcc
• Contacts 4OF (inverseur)

Caractéristiques principales du Relais de puissance Schneider de référence RXM4AB2ED :

• Gamme de produit : Harmony Electromechanical Relays

• Nom de gamme : Miniature

• Type de produit ou équipement : Relais enfichable

• Nom de l'appareil : RXM

• Description des contacts : 4 F/O

• tension circuit de commande : 48 V CC

• [Ithe] courant thermique d'emploi sous enveloppe : 6 A à -40?55 °C

• Etat LED : Avec

• Type de commande : Bouton de test verrouillable

• coefficient d'utilisation : 20 %

• Complémentaires forme des broches : Plat

• [Ui] tension d'isolement : 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

• [Uimp] tension assignée de tenue aux chocs : 2,5 kV pendant 1,2/50 µs

• Matière des contacts : AgNi

• [Ie] courant assigné d'emploi : 3 A à 28 V (DC) "O" se conformer à CEI3 A à 250 V (AC) "O" se conformer à CEI6 A à 28 V (DC) "F" se conformer à CEI6 A à 250 V (AC) "F" se conformer à CEI6 A à 277 V (AC) se conformer à UL8 A à 30 V (DC) se conformer à UL

• tension de coupure maximale : 250 V se conformer à CEI

• resistive rated load : 6 A à 250 V CA6 A à 28 V CC

• pouvoir de commutation maximum : 1 500 VA/168 W

• capacité de commutation minimum : 170 mW à 10 mA, 17 V

• vitesse de commande : <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

• Endurance mécanique : 10000000 cycle

• durée de vie électrique : 100000 cycle pour résistive charge

• average coil consumption in W : 0,9 W

• seuil de tension de retombée : >= 0,1 Uc

• operate time : 20 ms

• release time : 20 ms

• average coil resistance : 2560 Ohm à 20 °C +/- 10 %

• limites de la tension assignée d'emploi : 38.4...52.8 V DC

• Données de fiabilité de la sécurité : B10d = 100000

• catégorie de protection : RT I

• niveaux de test : Niveau A

• Position de montage : Toutes positions

• Hauteur hors tout CAO : 79 mm

• Profondeur hors tout CAO : 78,45 mm

• Poids du produit : 0,037 kg

• Présentation du produit : Produit complet
