Rm22lg11mr Schneider - Relais Contrôle De Niveau - 1of (inverseur) - 24 à 240vca/cc - Zelio Control

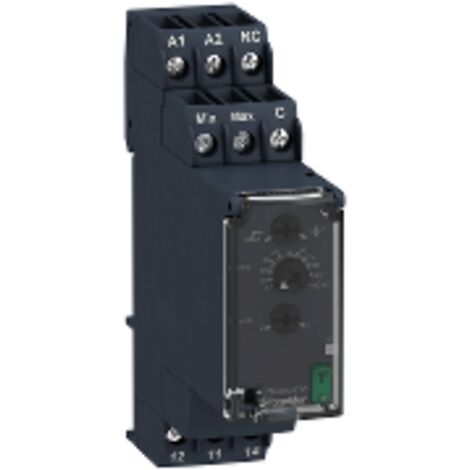

Relais de contrôle de niveau 8A - 1OF (inverseur) - Schneider RM22LG11MR

Le relais dispose de contact 1OF (inverseur) et d'une plage de contrôle de 24V à 240V ca-cc.

Les fonctions du relais de niveau Schneider RM22LG11MR

• Par sondes résistives
• Niveau 1/Niveau 2
• Opération de remplissage
• Opération de vidange
• Sensibilité standard

Caractéristiques principales du Relais de niveau Schneider de référence RM22LG11MR :

• Gamme de produit : Harmony Control Relays

• Type de produit ou équipement : Level control relay

• Type de relais : Relais de contrôle de niveau

• Nom du relais : RM22L

• paramètres surveillés par le relais : Détection par sondes résistives

• type de temporisation : Sans

• Capacité de commutation en VA : 2000 VA

• plage de mesure : 5...100 kOhm

• Description des contacts : 2 "O/F"

• Complémentaires Temps de reset : 1750 ms

• Tension de coupure maximale : 250 V CA

• courant commuté minimum : 10 mA at 5 V DC

• Courant commuté maximum : 8 A CA

• [Us] tension d'alimentation : 24?240 V CA/CC 50/60 Hz

• Limites de la tension d'alimentation : 20,4?264 V CA/CC

• operating limits : - 15 % + 10 % Un

• puissance consommée en VA : 5 VA CA

• Puissance consommée maximale en W : 1,5 W CC

• Contacts de sortie : 2 "OF"

• courant de sortie nominal : 8 A

• temporisation à la mise sous tension : 0,6 s

• tension maximale d'électrode : 12 V CA

• courant maximal d'électrode : 1 mA

• précision de répétition : +/- 2 % pour temporisation

• erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température

• échelle de sensibilité : 5...100 kOhm St (sensibilité normale)

• réglage de sensibilité : 5?100 %

• Courant d'alimentation maximal des détecteurs : 1 mA

• distance maximale entre les appareils : 1000 m entre sonde et temporisation

• capacité du câble : 1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câble de sonde4,7 nF à LS (faible sensibilité) pour câble de sonde

• Catégorie de surtension : III se conformer à CEI 60664-1

• Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27

• Isolement : Entre alimentation et mesure

• Position de montage : Toutes positions

• Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutScrew terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexible with cable endBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout

• couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier : Plastique auto-extinguible

• Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)

• Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715

• Endurance électrique : 100000 cycle

• Endurance mécanique : 10000000 cycle

• Catégorie d'emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1

• Données de fiabilité de la sécurité : B10d = 120000MTTFd - 125,5 ans

• Matière des contacts : Sans cadmium

• Largeur : 22,5 mm

• Poids du produit : 0,1 kg
