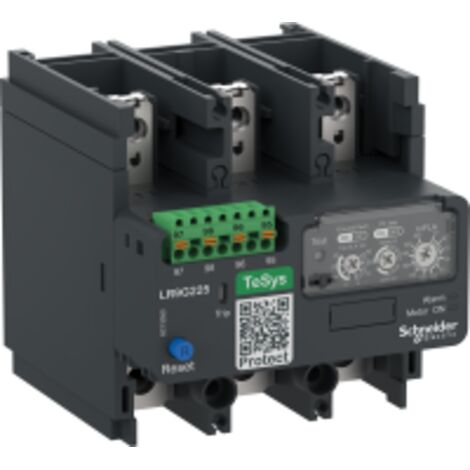

LR9G225 Schneider - Relais thermique moteur 57 à 225A - TeSys LRG
Le relais thermique Schneider LR9G225, issu de la gamme TeSys LRG, offre une protection efficace des moteurs contre les surcharges thermiques. Il permet un réglage précis de la protection thermique entre 57 et 225 A.
Ce relais électronique assure aussi une protection contre les courts-circuits, la perte de phase et le déséquilibre des phases, selon les normes CEI et UL.
Caractéristiques clés du Schneider LR9G225
- Protection moteur ajustable 57-225 A
- Tension circuit commande: 24-500 V CA / 24-250 V CC
- Sécurité renforcée
- Système d'alerte intégré pour divers défauts électriques
- Mécanisme de remise à zéro automatique ou manuel
Caractéristiques principales de Relais de surcharge thermique TeSys LR9G 225A Raccordement par ressort :
Principales
- Gamme: TeSys
- Nom du produit: TeSys LRG
- Type de produit ou équipement: Relais électronique de surcharge thermique
- Nom de l'appareil: LR9G
- Utilisation du relais: Protection moteur
- Type de réseau: CA
- Classe de surcharge thermique: Classe 5E...30E se conformer à CEI 60947-4-1
- Zone de réglage de protection thermique: 57...225 A
Complémentaires
- Fréquence du réseau:
- 30...60 Hz
- 100 Hz
- Catégorie de surtension: III
- Seuil de déclenchement: 1,125 +/- 0,07 In se conformer à CEI 60947-4-1
- Type de protection:
- Protection court-circuit à la masse - réglage du temps de déclenchement: 0...1 s - pour circuit d'alerte se conformer à CEI 60947-4-1
- Protection court-circuit à la masse - réglage du temps de déclenchement: 0...1 s - pour circuit d'alerte se conformer à UL 60947-4-1
- Perte de phase - réglage du temps de déclenchement: 0...4 s - pour circuit d'alerte
- Déséquilibre de phases - réglage du temps de déclenchement: 0...5 s - pour circuit d'alerte se conformer à CEI 60947-4-1
- Déséquilibre de phases - réglage du temps de déclenchement: 0...5 s - pour circuit d'alerte se conformer à UL 60947-4-1
- Indication de tension:
- DEL
- Signalisation de déclenchement
- Description des contacts: 1 "O" + 1 "F"
- [Ith] courant thermique conventionnel: 5 A
- [Uc] tension circuit de commande:
- 24...500 V CA 50/60 Hz
- 24...250 V CC
- [Ue] tension assignée d'emploi: 1000 V CA 50/60 Hz
- [Uimp] tension assignée de tenue aux chocs: 8 kV
- Remise à zéro:
- Remise à zéro automatique
- Manuel
- Endurance mécanique: 7000 cycle
- Tenue aux ondes de choc: 4 kV
- Compatibilité électromagnétique:
- Immunité CEM conforming to CEI 60947-4-1
- Tests d'émission critère A conforming to CEI 60947-4-1
- Immunité contre les interférences radio-électriques rayonnées - test level: 20 V/m conforming to EN/CEI 61000-4-3
- Test d'immunité aux baisses et aux interruptions de tension conforming to SEMI F47
- Mode de raccordement:
- Circuit de puissance: barre - busbar cross section: 25 x 6 mm
- Circuit de puissance: bornes à anneau 1 185 mm²
- Circuit de commande: push-in 1 0,2...2,5 mm² - cable stiffness: multibrin torsadé rigide sans embout
- Circuit de commande: push-in 1 0,25...2,5 mm² - cable stiffness: souple avec embout
- Circuit de commande: push-in 2 0,5...1,0 mm² avec embout
- Couple de serrage: 18 N.m
- Support de montage:
- Direct sur le contacteur
- Platine
- Normes:
- EN/CEI 60947-4-1
- EN/CEI 60947-5-1
- UL 60947-4-1
- CSA C22.2 No 60947-4-1
- JIS C8201-4-1
- JIS C8201-5-1
- CEI 60335-1:Clause 30.2
- IEC 60335-2-40:Annex JJ
- UL 60335-2-40:Annex JJ
- UL 60335-1
- Certifications du produit:
- schéma CB
- CCC
- cULus
- UKCA
- ATEX
- EU-RO-MR by DNV-GL
- EAC
Environnement
- Degré de protection IP:
- IP2X face avant avec protecteurs se conformer à CEI 60529
- IP2X face avant avec protecteurs se conformer à VDE 0106
- Traitement de protection: TH
- Température de fonctionnement: -25...60 °C
- Température ambiante de stockage: -60...80 °C
- Température ambiante autour de l'appareil: -40...60 °C à Uc
- Réglage des paramètres du cadran: -25...60 °C
- Robustesse mécanique:
- Vibrations 5...300 Hz 6 gn contacteur ouvert
- Chocs 15 gn 11 ms contacteur fermé
- Hauteur: 107 mm
- Largeur: 105 mm
- Profondeur: 126 mm
- Poids du produit: 0,9 kg
- Couleur: Gris foncé
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant225 A
- Quantité par pack1
- Fonction du disjoncteurMoteur
- Indice de protectionIP41
- Intensité nominaleAC
- MatièresPlastique
- Nombre de module(s)1
- Poids900 g
- Réf. ManoManoME64359325
- MMID541110716337
- Réf. fabricantLR9G225
- EAN3606481912541
Questions fréquentes
La protection thermique de ce dispositif peut être réglée de manière précise entre 57 et 225 A.
Le circuit de commande peut fonctionner avec une tension de 24 à 500 V en courant alternatif et de 24 à 250 V en courant continu.
Les temps de déclenchement peuvent être réglés de 0 à 1 seconde pour un court-circuit à la masse, de 0 à 4 secondes pour une perte de phase, et de 0 à 5 secondes pour un déséquilibre de phases.
