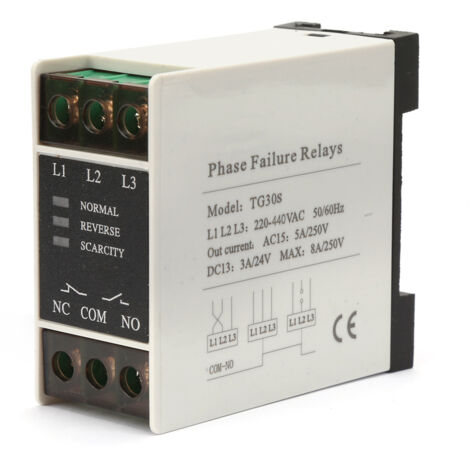

Relais de Séquence et Protection de Phase TG30S 220-440V AC, Dispositif de Sécurité Triphasé

Bienvenue dans notre boutique !

Ce protecteur de séquence de phases, modèle TG30S, est un dispositif de protection essentiel et fiable pour vos équipements électriques triphasés. Conçu pour fonctionner avec une large plage de tension de 220 à 440V AC, il garantit une sécurité optimale dans diverses conditions d'installation.

**Principales Fonctions de Protection :**

- **Protection contre la perte de phase (dynamique et statique) :** Détecte immédiatement l'absence de n'importe quelle phase, que l'équipement soit en marche ou à l'arrêt. Cette fonction prioritaire est signalée par un voyant lumineux **rouge**.

- **Protection contre l'inversion de phase :** Empêche tout dommage dû à un branchement incorrect des phases L1, L2, L3. Le déclenchement est instantané et indiqué par un voyant **jaune**.

- **Protection contre le déséquilibre de tension :** Se déclenche lorsque le taux de déséquilibre dépasse 8%, protégeant ainsi vos équipements. Cette condition est signalée par le voyant rouge (perte de phase), qui a la priorité.

- **Protection à temporisation :** En cas de défaut, un délai de sécurité de 1 à 2 secondes est introduit avant la libération du relais.

- **Performance robuste :** Ses fonctions sont totalement indépendantes du courant de ligne, de la charge, des courants d'appel et de la nature de la charge. Conçu pour un fonctionnement continu et fiable dans des conditions climatiques variées, sa consommation ne dépasse pas 2W.

**Autres Avantages :**

- Aucune exigence de câblage particulier pour la protection des moteurs.

- Intègre une protection contre la foudre et les surtensions.

- Conforme aux normes GB/T 14048.1-2000 et GB14048.5-2001 (eqv IEC60947-1:1999).

- La CEM (Compatibilité Électromagnétique) est conforme à la norme GB4343-1995.

**État de Fonctionnement :**

1. **Phase correcte :** Branchement L1, L2, L3 correct -> Voyant **vert** allumé, relais fermé.

2. **Phase inversée :** Voyant **jaune** allumé -> Inverser deux des trois phases pour rétablir le fonctionnement.

3. **Perte de phase :** Voyant **rouge** allumé, voyant vert éteint, relais libéré. Retour à la normale dès le rétablissement de la tension.

4. **Bornes de contact :** NO et COM = contact normalement ouvert ; NC et COM = contact normalement fermé. Le branchement est simple et direct sur le bornier.

**Contenu du colis :** Vous recevrez 1 unité du protecteur de séquence de phases TG30S.

**Note :** La couleur réelle peut légèrement différer des images en raison des conditions d'éclairage. Les dimensions peuvent présenter de légères variations.
