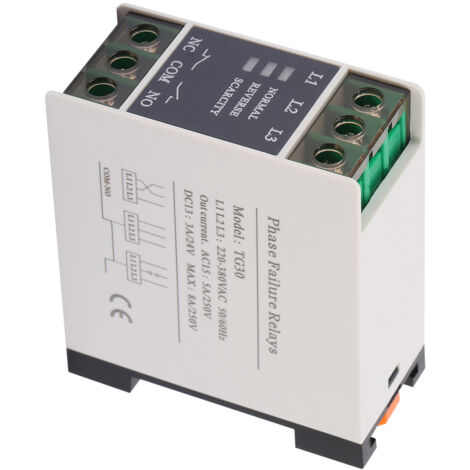

Relais de Protection de Séquence et Perte de Phase TG30, 220-380VAC

Bienvenue dans notre boutique !

Découvrez notre relais de séquence de phase, un dispositif de protection haute technologie conçu pour la sécurité et la fiabilité de vos équipements triphasés. Son design ultra-compact et esthétique intègre des circuits intégrés numériques avancés et une conception sans transformateur pour une performance optimale.

Ce moniteur intelligent analyse en permanence la forme d'onde et la phase de votre alimentation électrique (compatible 220V~380V triphasé). Il détecte instantanément toute anomalie et active sa protection par relais pour sécuriser vos moteurs et machines. Sa logique de détection, indépendante du courant de charge, des surtensions ou des caractéristiques de la charge, garantit une fiabilité totale dans toutes les conditions environnementales.

**Protégez efficacement vos équipements :**

* **Moteurs triphasés**

* **Compresseurs frigorifiques**

* **Pompes, ventilateurs**

* **Compresseurs d'air**

* **Ascenseurs**

* **Machines à mouler par injection**

**Fonctions de protection complètes :**

1. **Protection contre la perte de phase :** Action prioritaire, que le circuit soit en marche ou à l'arrêt. Le voyant d'alarme rouge s'allume.

2. **Protection contre l'inversion de phase :** Réagit immédiatement à un branchement incorrect des phases L1, L2, L3. Indiquée par le voyant jaune.

3. **Protection contre le déséquilibre de tension :** Se déclenche si le déséquilibre dépasse 50%. Une perte de phase active prioritairement l'alarme rouge.

4. **Temporisation intégrée :** Introduit un délai de 1 à 3 secondes lors de la détection d'un défaut pour éviter les déclenchements intempestifs.

**Fonctionnement simple et visuel :**

* **Séquence correcte :** Le voyant vert s'allume et le relais se ferme.

* **Séquence incorrecte :** Le voyant jaune s'allume. Un simple échange de deux phases permet une reconnaissance et un fonctionnement normal.

* **Perte de phase :** Le voyant rouge s'allume, le vert s'éteint et le relais s'ouvre. Le système se rétablit automatiquement dès le retour à la normale.

* **Connexions :** Branchez directement les phases L1, L2, L3. Utilisez les bornes NO/COM (contact normalement ouvert) ou NC/COM (contact normalement fermé) pour votre circuit de commande.

**Spécifications du produit :**

* Modèle : TG30

* Tension nominale : 220-380V AC

* Courant nominal de contact : 5A

* Consommation : ≤ 2W

* Tension d'isolement : 40000 VCC/m

* Montage : Sur rail DIN TH35mm ou par vis (M2-M4)

* Dimensions compactes

* Poids : Environ 98 grammes

**Votre commande comprend :**

1 x Relais de surveillance de séquence de phase.
